Aluminium-Trapezblechbrücke H-40 mit EPDM 330 mm – PV-Befestigung für Trapezblech
Die Trapezblechbrücke H-40 mit EPDM-Dichtung ist ein Aluminium-Brückenprofil, das für die direkte Befestigung von Photovoltaikmodulen auf Dächern mit Trapezblecheindeckung entwickelt wurde. Hergestellt aus der Legierung Aluminium 6060, verbindet das Profil hohe Korrosionsbeständigkeit mit guter mechanischer Festigkeit, was zu einer langen Lebensdauer der Anlage über die gesamte Betriebszeit beiträgt. Das Profil wird auf dem Wellenkamm des Trapezblechs montiert, und seine Höhe sorgt für einen freien Luftstrom unter dem Modul — die natürliche Kühlung der Module verbessert deren Leistung und trennt das Panel von der aufgeheizten Dachfläche. Der obere Montagekanal ermöglicht die Befestigung von Mittel- und Endklemmen mittels Innensechskantschrauben und Vierkantmuttern, was dem Montageteam Flexibilität bei der Positionierung der Module bietet.
Wesentliche Vorteile für den Installateur
- EPDM-Dichtung im Lieferumfang enthalten — dichter Sitz auf dem Blech ohne zusätzliche Dichtstoffe
- Montagebohrungen werden vor Ort ausgeführt — freie Anpassung des Schraubenabstands an das jeweilige Wellenprofil des Trapezblechs, ohne dass verschiedene Varianten für unterschiedliche Dachprofile bestellt werden müssen
- Aluminium 6060, korrosionsbeständig und witterungsfest
- Das Profil ist zum Eloxieren geeignet, was zusätzlichen Oberflächenschutz bietet
- Die Profilhöhe gewährleistet eine natürliche Belüftung der Module und deren Abstand zur heißen Dachoberfläche

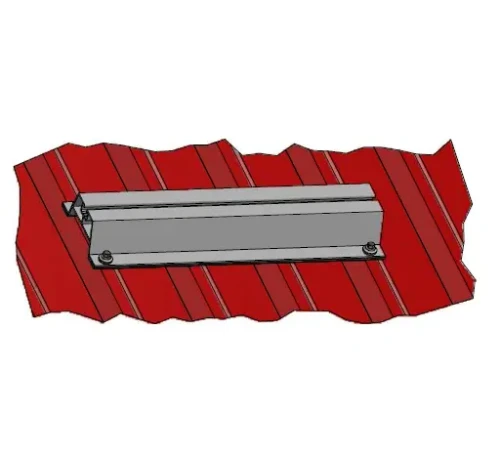

Montage auf einem Trapezblechdach

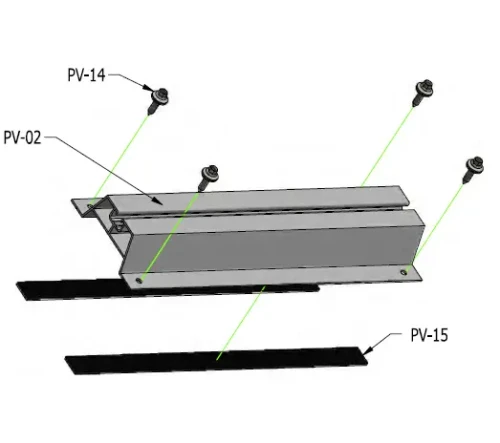

Die Trapezblechbrücke wird direkt auf dem Wellenkamm des Trapezblechs montiert. Die EPDM-Dichtung sorgt für einen dichten Sitz des Profils auf dem Untergrund und schützt das Blech vor Beschädigungen an der Befestigungsstelle. Die Bohrungen für die Schrauben, mit denen das Profil an der Dachkonstruktion befestigt wird, werden auf der Baustelle ausgeführt — dadurch kann der Installateur den Abstand an das jeweilige Blechprofil anpassen. Die Photovoltaikmodule werden mit Mittel- oder Endklemmen im oberen Kanal der Brücke befestigt.
Kompatibilität mit dem Klemmensystem

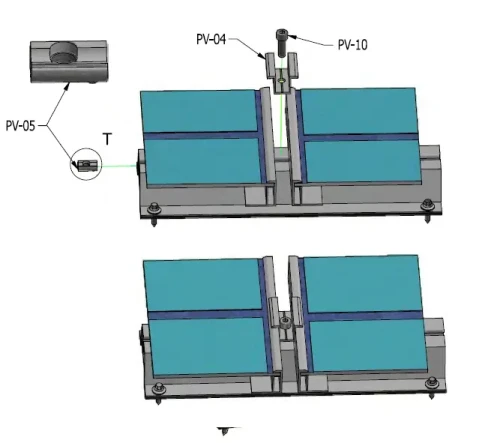

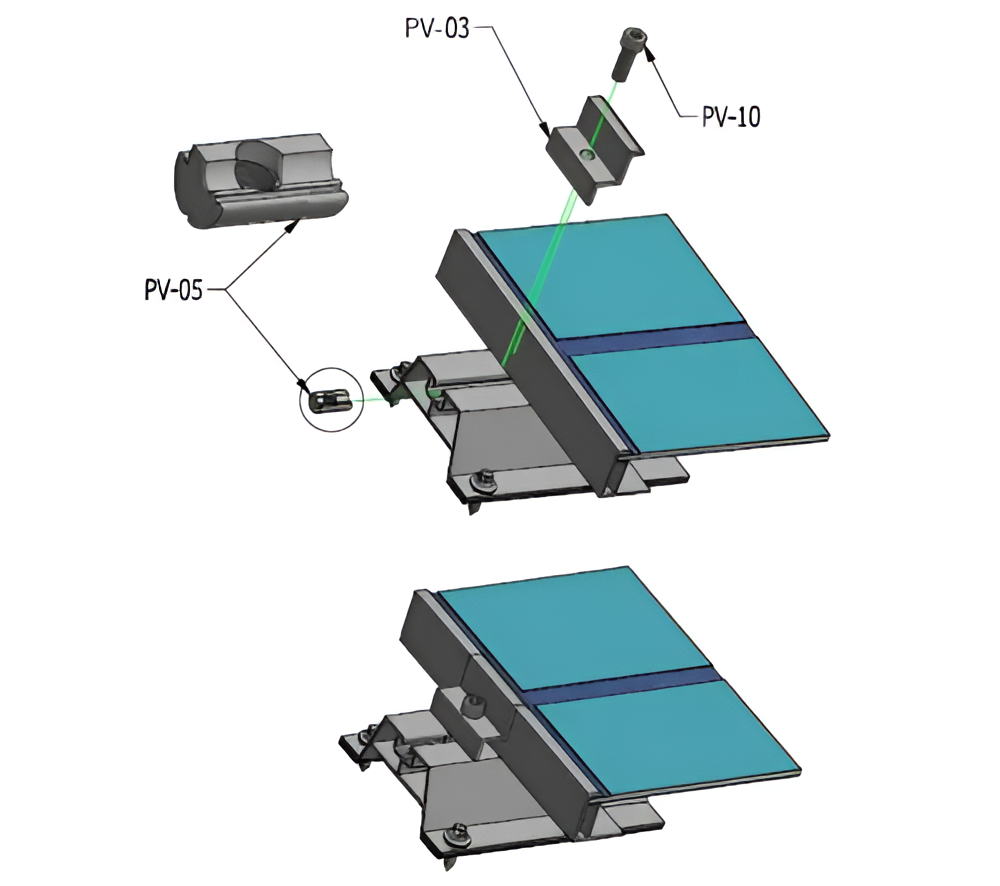

Das Profil ist mit einer breiten Palette an Montagezubehör kompatibel. Mittel- und Endklemmen werden im oberen Schienenkanal eingesetzt, und Vierkantmuttern mit Sechskantkopf fixieren sie in der gewünschten Position. Die folgenden Schemata zeigen Beispielkonfigurationen mit End- und Mittelklemmen.

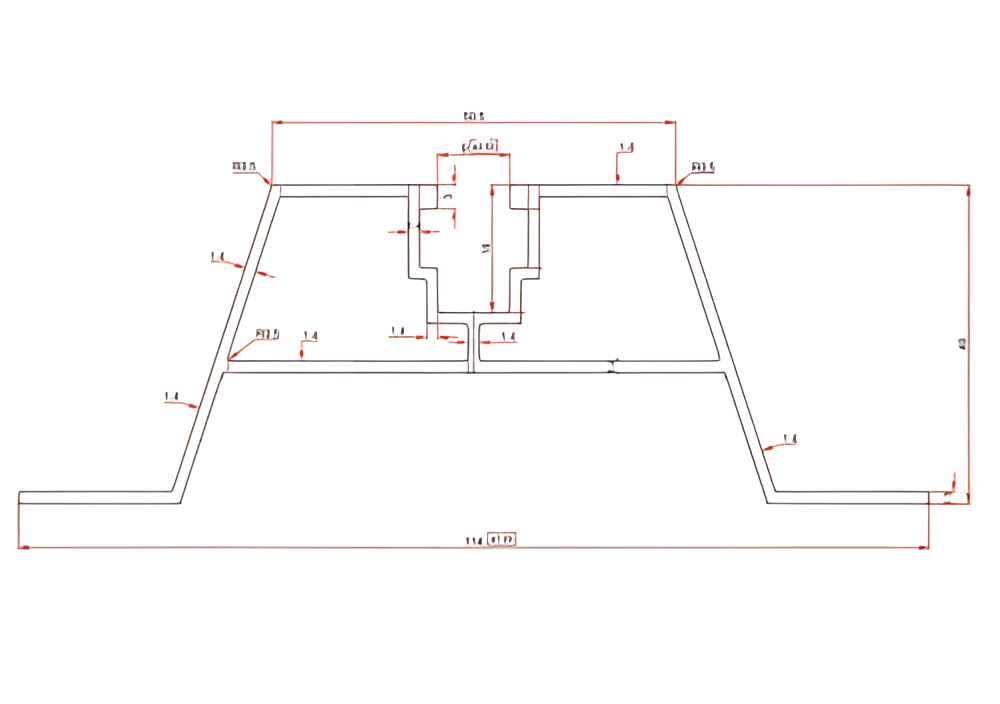

Die Profilkonstruktion basiert auf einem symmetrischen trapezförmigen Querschnitt mit einem zentralen Montagekanal an der Oberseite. Die große Kontaktfläche mit dem Blech sorgt für Stabilität, und die gleichmäßige Wandstärke gewährleistet ausreichende Steifigkeit bei geringem Gewicht. Die gleichmäßige Lastverteilung ermöglicht die Befestigung von Klemmen an jedem beliebigen Punkt entlang des Kanals.
