PV-Montageprofil aus Aluminium 40×40 mm / 665 cm – Schiene für Hammerkopfschrauben M10

Zum Produkt-Feedback

PV-Montageprofil aus Aluminium 40×40 mm, Länge 665 cm, Aluminium 6060. Zweikanalkonstruktion: oberer Kanal zur Befestigung der Modulklemmen, unterer Kanal für Dachhaken und Adapter. Wandstärke 1,1–1,2 mm, Gewicht 0,89 kg/m. Erhältlich in schwarz eloxierter Ausführung. Für Photovoltaik-Unterkonstruktionen a

Zur vollständigen Beschreibung
mit MwSt. ohne MwSt.
Preis 44,20 €
inkl. 19% MwSt.

Versandkosten sind nicht im Preis enthalten.

Variante wählen:

Einzelne Varianten können preislich abweichen

Verpackungsoptionen

stk.
Verfügbarkeit:
Auf Lager
Lieferzeit: 5 Arbeitstage

Produkteigenschaften

[PIM] Profile montażowe #6

  • Länge [mm] 6650
  • Profil [mm] 40×40
  • Nuttyp Hammerkopfnut
  • Oberfläche Natur

Beschreibung

PV-Montageprofil aus Aluminium 40×40 mm / 665 cm – Schiene für Hammerkopfschrauben M10

PV-Montageprofil aus Aluminium 40×40 mm mit sichtbarem zweikanaligem Querschnitt
PV-Montageprofil aus Aluminium 40×40 mm mit sichtbarem zweikanaligem Querschnitt

Das PV-Montageprofil 40×40 mm mit einer Länge von 665 cm ist eine robuste Aluminiumschiene, die für den Bau von Unterkonstruktionen für Photovoltaikmodule auf Schrägdächern konzipiert wurde. Gefertigt aus der Legierung Aluminium 6060 vereint es ein geringes Eigengewicht mit guter mechanischer Festigkeit und natürlicher Korrosionsbeständigkeit. Das Profil verfügt über zwei unabhängige Montagekanäle — der obere dient zur Befestigung der Klemmen, die die Module halten, der untere zur Verbindung der Schiene mit Dachhaken, Adaptern oder Dreiecken. Diese zweikanalige Bauweise vereinfacht die Montage erheblich — der Monteur arbeitet ausschließlich von oben, ohne Zugang zur Unterseite des Profils zu benötigen. Die Länge der Schiene kann zusätzlich mithilfe von Profilverbindern (separat erhältlich) verlängert werden, wodurch sich die Konstruktion flexibel an die Abmessungen der Dachfläche anpassen lässt. Das Profil ist außerdem in einer schwarz eloxierten Version erhältlich, die zusätzlichen Oberflächenschutz und eine ästhetische Optik auf Dächern mit dunkler Eindeckung bietet.

Wichtige Vorteile für den Installateur

  • Die Zweikanalkonstruktion ermöglicht die unabhängige Montage der Modulklemmen (oberer Kanal) und die Befestigung an der Unterkonstruktion (unterer Kanal)
  • Aluminium 6060 bietet Korrosions- und Witterungsbeständigkeit ohne zusätzlichen Schutz — das Material eignet sich zudem zum Eloxieren
  • Die große Länge ermöglicht die Abdeckung weitläufiger Dachflächenabschnitte bei weniger Verbindungen, und die Möglichkeit der Verlängerung mittels Verbindern bietet volle Flexibilität bei der Planung
  • Kompatibilität mit Standard-Montagezubehör — einfache Verfügbarkeit von Schrauben und Muttern auf dem Markt
  • Das geringe Eigengewicht erleichtert den Transport auf das Dach sowie die Handhabung des Profils während der Installation

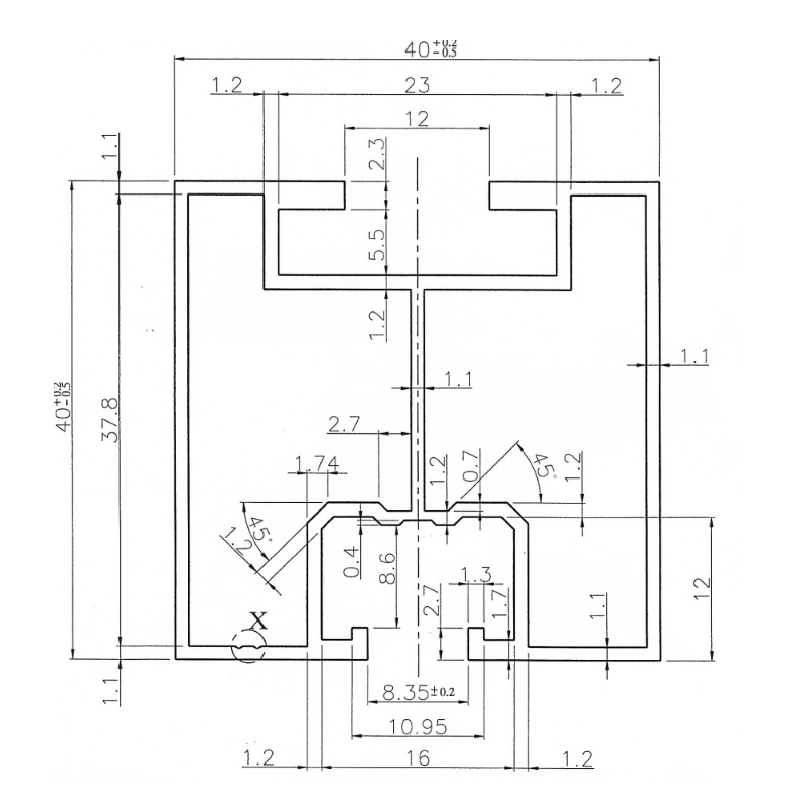

Maßzeichnung des Querschnitts des Aluminiumprofils 40×40 mm mit Kennzeichnung des oberen und unteren Kanals
Maßzeichnung des Querschnitts des Aluminiumprofils 40×40 mm mit Kennzeichnung des oberen und unteren Kanals

Der Profilquerschnitt wurde für eine optimale Lastverteilung und komfortable Montage konzipiert. Der obere Kanal — breiter, mit einer Nut zum Einschieben von Muttern — dient zur Befestigung der Mittel- und Endklemmen, die die PV-Module halten. Der untere Kanal mit schmalerer Öffnung ist für die Verbindung des Profils mit den Elementen der Dachunterkonstruktion vorgesehen. Die Wandstärke des Profils wurde so gewählt, dass sie die Steifigkeit der gesamten Schiene gewährleistet und gleichzeitig ein geringes Gewicht beibehält. Auf der technischen Zeichnung sind zudem 45°-Fasen an den Innenkanten zu erkennen, die das Einführen von Verbindungselementen in die Kanäle erleichtern.

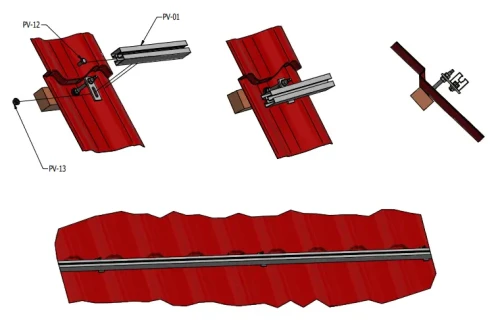

Visualisierung der Profilmontage auf einem Schrägdach mit Dachziegelblech — Ansicht mit Dachhaken und Klemmen
Visualisierung der Profilmontage auf einem Schrägdach mit Dachziegelblech — Ansicht mit Dachhaken und Klemmen

Die Abbildung zeigt ein typisches Installationsschema auf einem mit Dachziegelblech gedeckten Dach. Der an den Sparren befestigte Dachhaken trägt das Profil, während die im oberen Schienenkanal montierten Klemmen die Photovoltaikmodule halten. Dank der Hammerkopfschrauben im unteren Kanal kann das Profil präzise entlang des Hakens positioniert werden, ohne zusätzliche Löcher bohren zu müssen — es genügt, die Schraube in den Kanal einzuschieben und vor dem Festziehen in die gewünschte Position zu verschieben.

Video zur Vorstellung des PV-Montageprofils aus Aluminium 40×40 mm

Abmessungen

Querschnitt (Breite × Höhe)40 × 40 mm (Toleranz +0/-0,5 mm)
Länge665 cm
Wandstärke1,1–1,2 mm
Gewicht pro Meter0,89 kg/m
Öffnungsbreite des oberen Kanals23 mm
Öffnungsbreite des unteren Kanals16 mm

Material und Oberfläche

Material / LegierungAluminium 6060
Oberflächenbehandlungunbehandelt (schwarz eloxierte Version erhältlich)
Farbenatur (silber)

Montage und Kompatibilität

Montagekanal / Nuttypzweikanalig — oberer Kanal für PV-Klemmen, unterer Kanal zur Befestigung an der Unterkonstruktion
Montage oberer KanalT-Nutenstein M8 oder Vierkantmutter DIN 557 M8
Montage unterer KanalHammerkopfschraube M10 Typ 28/15
VerbindungsartProfilverbinder (separat erhältlich)
Dachtyp / UntergrundSchrägdächer — Dachziegelblech, Blech und andere Eindeckungen

Weitere Parameter

Eloxierte Versionja (schwarz, separat erhältlich)
LieferungFTL (Komplettladung)
