PV-Montageprofil-Verbinder Aluminium 120 mm – U-Profil 25×45×25

Verfügbarkeit: Auf Lager (große Menge)

Lieferung innerhalb von: 6 Arbeitstage

Gewicht: 0.07 kg

Preis / stk.: 0,67 € 0.67

inkl. 19.00% MwSt., zzgl. Versandkosten

Nettopreis / stk.: (0,56 €)

zzgl. 19.00% MwSt., zzgl. Versandkosten

* Verpackungsoptionen:

Stück
Paket: 200 Stück
Paket: 5000 Stück
Paket: 10000 Stück

Menge stk.

Gesamt:

product unavailable

Zur Wunschliste hinzufügen

* - Feld obligatorisch

Bewertung:

3.6

Anbieter: -

Produktcode: PV-18-02

Einem Freund empfehlen

Beschreibung

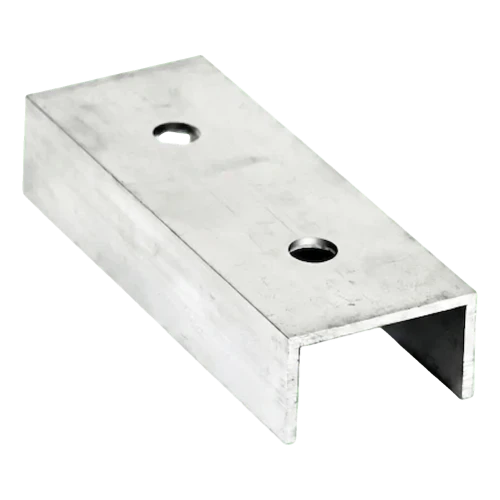

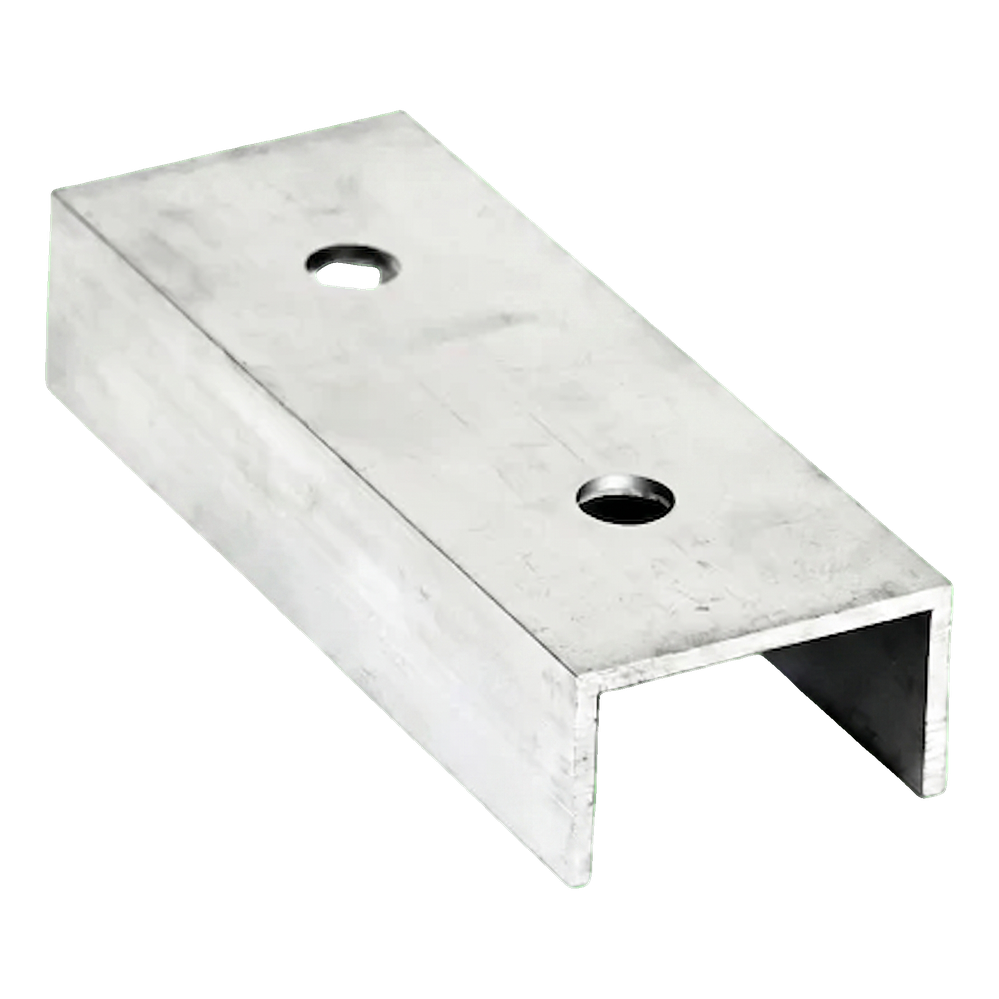

PV-Montageprofil-Verbinder Aluminium 120 mm – U-Profil 25×45×25

Der Montageprofil-Verbinder 120 mm ist ein Konstruktionselement zum Verlängern von Profilen in Montagesystemen für Photovoltaikmodule. Die U-Profil-Form gewährleistet eine steife und stabile Verbindung zweier benachbarter Schienen und ermöglicht den Aufbau von Profilsträngen beliebiger Länge. Hergestellt aus Aluminium in einer Legierung, die natürliche Korrosionsbeständigkeit und gute mechanische Festigkeit gewährleistet, arbeitet der Verbinder über Jahre hinweg störungsfrei unter Außenbedingungen — ohne zusätzlichen Wartungsaufwand. Zwei symmetrisch angeordnete Montagebohrungen ermöglichen eine sichere Schraubverbindung. Der Verbinder ist auch in schwarz eloxierter Ausführung erhältlich, die zusätzlichen Schutz vor Witterungseinflüssen und eine ästhetische, dezente Optik auf Dächern mit dunkler Eindeckung bietet.

Wichtige Vorteile für den Installateur

Schnelle Verlängerung von Montageprofilen ohne zusätzliche Zwischenelemente

Hohe Beständigkeit gegen Korrosion und Witterungseinflüsse — langjährige Haltbarkeit ohne Wartung

Geringes Eigengewicht erleichtert Transport und Montage auf dem Dach

Präzise gefertigte Montagebohrungen sorgen für Wiederholgenauigkeit und einfache Schraubverbindungen

U-Profil abgestimmt auf standardmäßige PV-Montageschienen

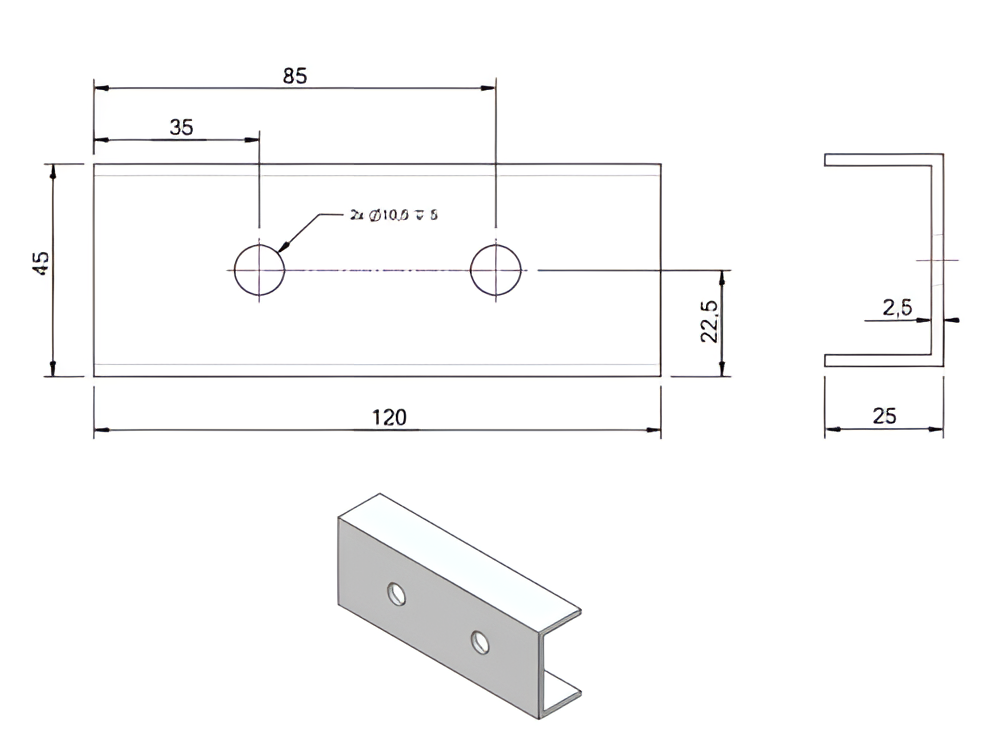

Maßzeichnung des Profil-Verbinders 120 mm – Ansicht von oben, von der Seite und perspektivisch mit Maßangaben

Video zur Vorstellung des PV-Montageprofil-Verbinders

Video zur Vorstellung der Montageelemente einer Photovoltaik-Konstruktion

Technische Parameter

Elementtyp	Profilverbinder (U-Profil)
Länge / Einstellbereich	120 mm

Abmessungen

U-Profil (Breite × Höhe × Breite)	25 × 45 × 25 mm
Wandstärke	2,5 mm
Bohrungsdurchmesser	10,5 mm
Anzahl der Bohrungen	2
Lochabstand (Achse–Achse)	85 mm
Abstand der ersten Bohrung von der Kante	35 mm

Material und Ausführung

Material	Aluminium 6060
Beschichtung / Korrosionsbeständigkeit	natürliche Korrosionsbeständigkeit von Aluminium; auch in schwarz eloxierter Ausführung erhältlich

Weitere Parameter

Gewicht	0,07 kg
