Endklemme H30 Aluminium 6060 Bohrung M8 lackiert
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

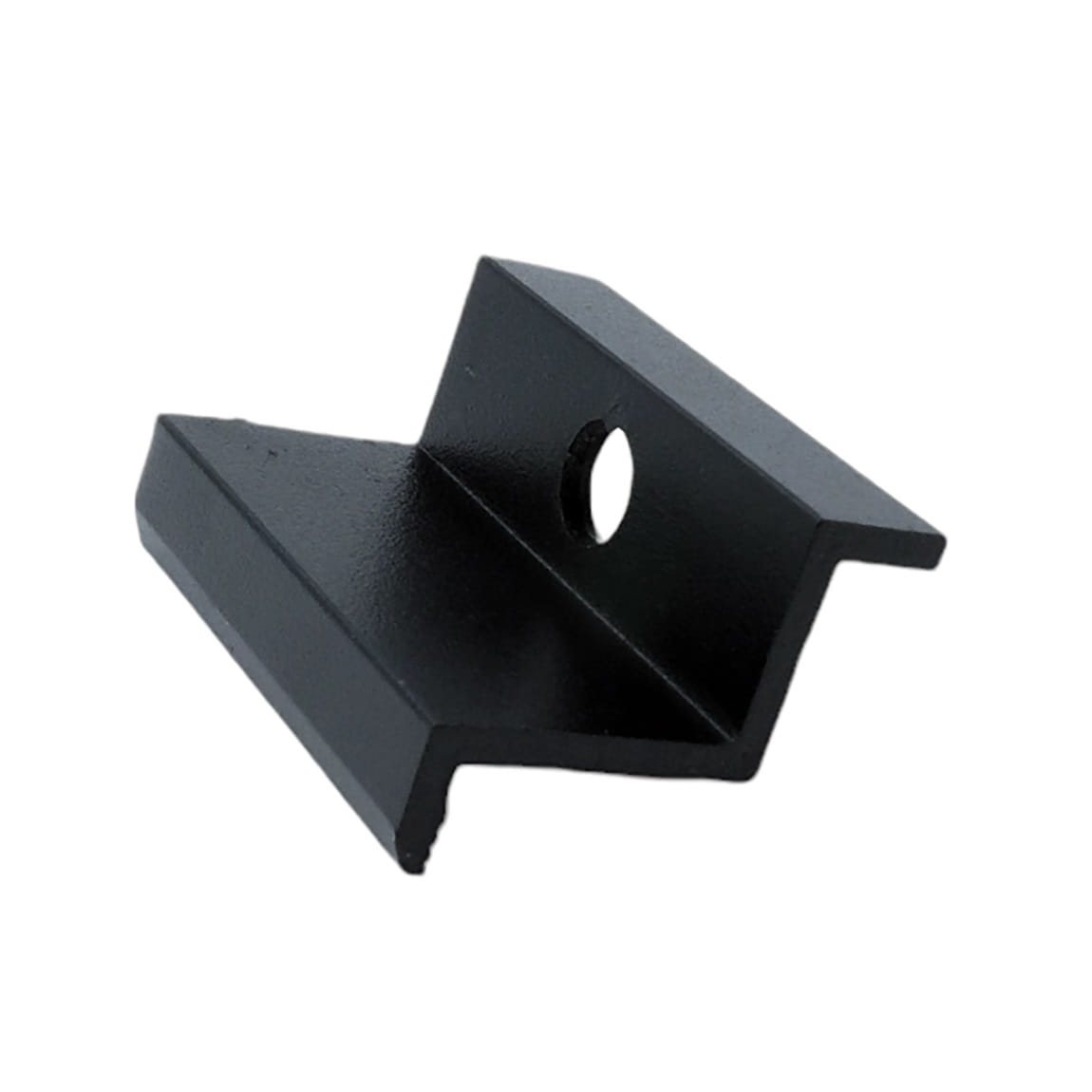

Seitenklemme H30 schwarz
Seitenklemme (Endklemme) zur Befestigung von Photovoltaikmodulen mit einer Rahmenstärke von 30 mm. Wird an den Enden der Panelreihen eingesetzt — sowohl auf Flachdächern als auch auf Schrägdächern.
Im Lieferumfang enthalten: nur die Aluminium-Klemme. Schraube und Einlage müssen separat erworben werden.

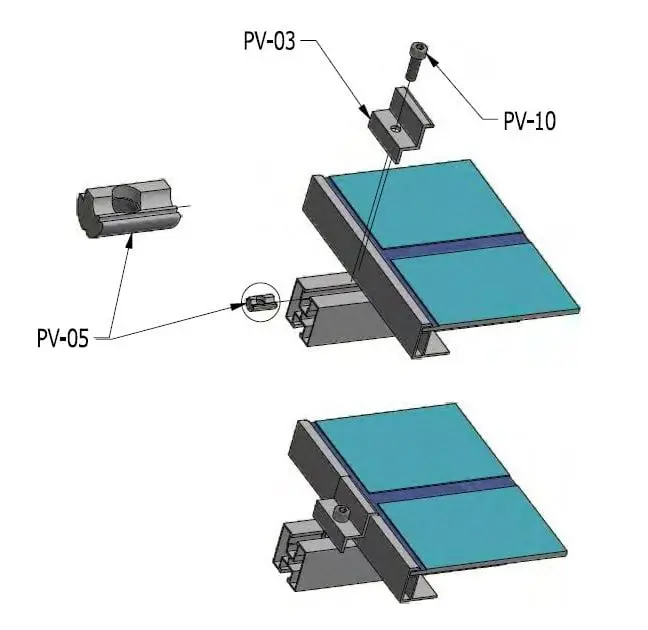

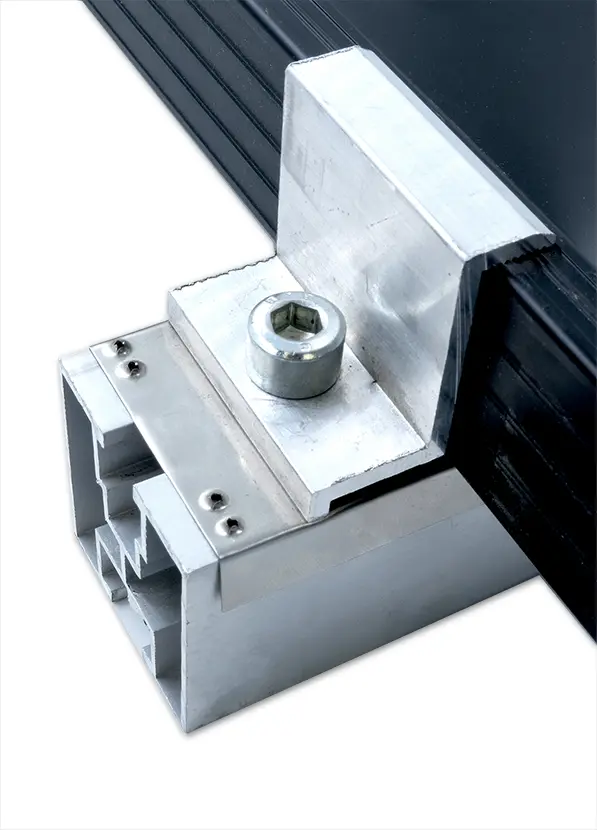

Die Einlage (T-Nutenstein oder Kugelkopf) wird in die Nut des Profils eingesetzt. Durch Anziehen der Schraube wird das Panel gegen das Montageprofil gedrückt. Die Zähne an der Unterseite der Klemme greifen in den Rahmen ein und sichern das Modul gegen Verschiebung.

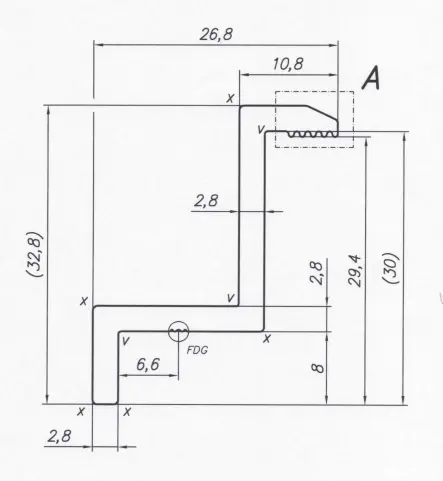

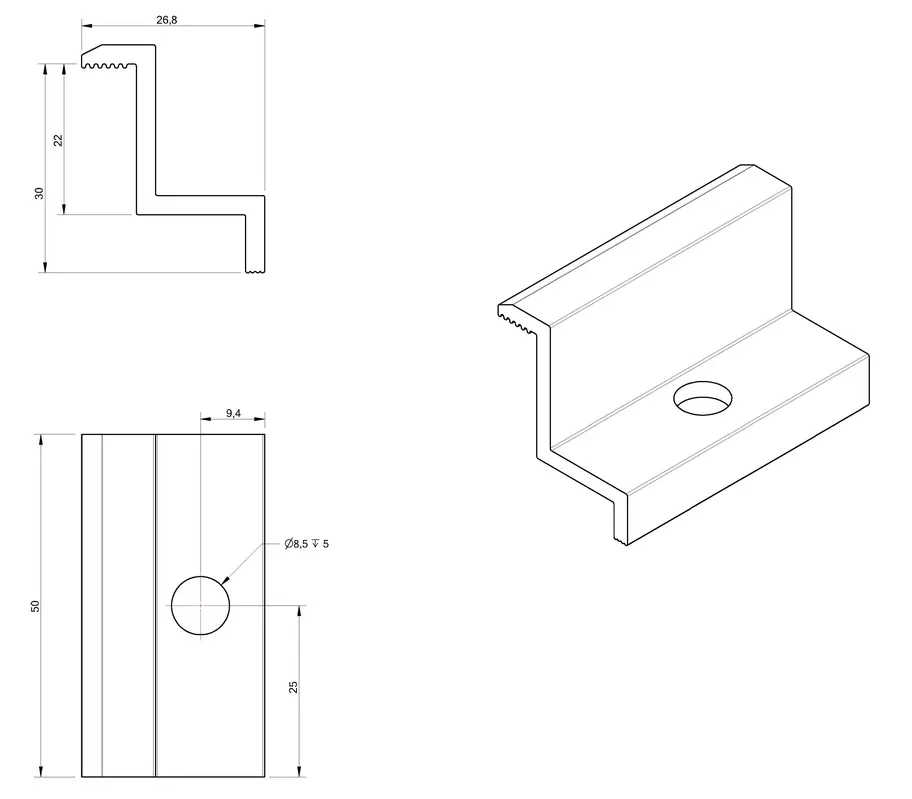

Die Klemme besteht aus Aluminium 6060 mit schwarzer Lackbeschichtung. Abmessungen: 26,8 × 32,8 mm, Bohrung Ø8,5 mm.
Auswahl der Schraubenlänge DIN 912 M8
| Profil mit T-Nut / Nutenstein | M8×20 |
| Profil für Sechskantschraube / Trapezblech-Brücke | M8×25 |
Kompatibel mit Profilen für Sechskantschrauben, T-Nutenprofilen sowie Trapezblech-Brücken für Blechdächer.
Hinweis: Das Anzugsmoment ist gemäß den Vorgaben des Panelherstellers zu wählen.
Technische Daten
| Klemmentyp | Endklemme |
| Panelstärke [mm] | 30 |
| Farbe | Schwarz |
| Erdungsstift | Nein |
| Zubehör | Ohne Zubehör |
