Nutstein M8 mit Federkugel für PV-Profil – Aluminium 6060

Verfügbarkeit: Auf Lager (große Menge)

Lieferung innerhalb von: 6 Arbeitstage

Gewicht: 0.004 kg

Preis / stk.: 0,11 € 0.11

inkl. 19.00% MwSt., zzgl. Versandkosten

Nettopreis / stk.: (0,09 €)

zzgl. 19.00% MwSt., zzgl. Versandkosten

* Verpackungsoptionen:

Stück
Paket: 500 Stück
Paket: 5000 Stück
Paket: 10000 Stück

Menge stk.

Gesamt:

product unavailable

Zur Wunschliste hinzufügen

* - Feld obligatorisch

Bewertung:

Anbieter: -

Produktcode: PV-05

Einem Freund empfehlen

Beschreibung

Nutstein M8 mit Federkugel für PV-Profil – Aluminium 6060

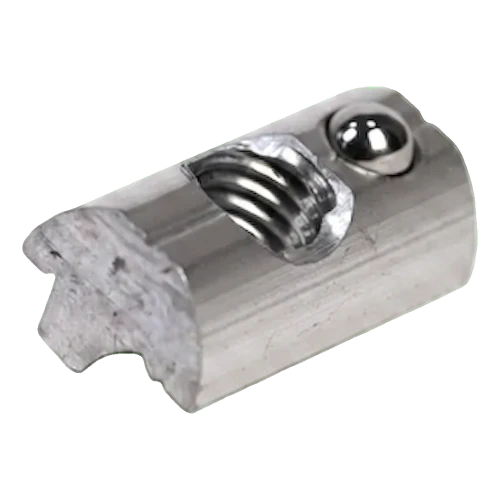

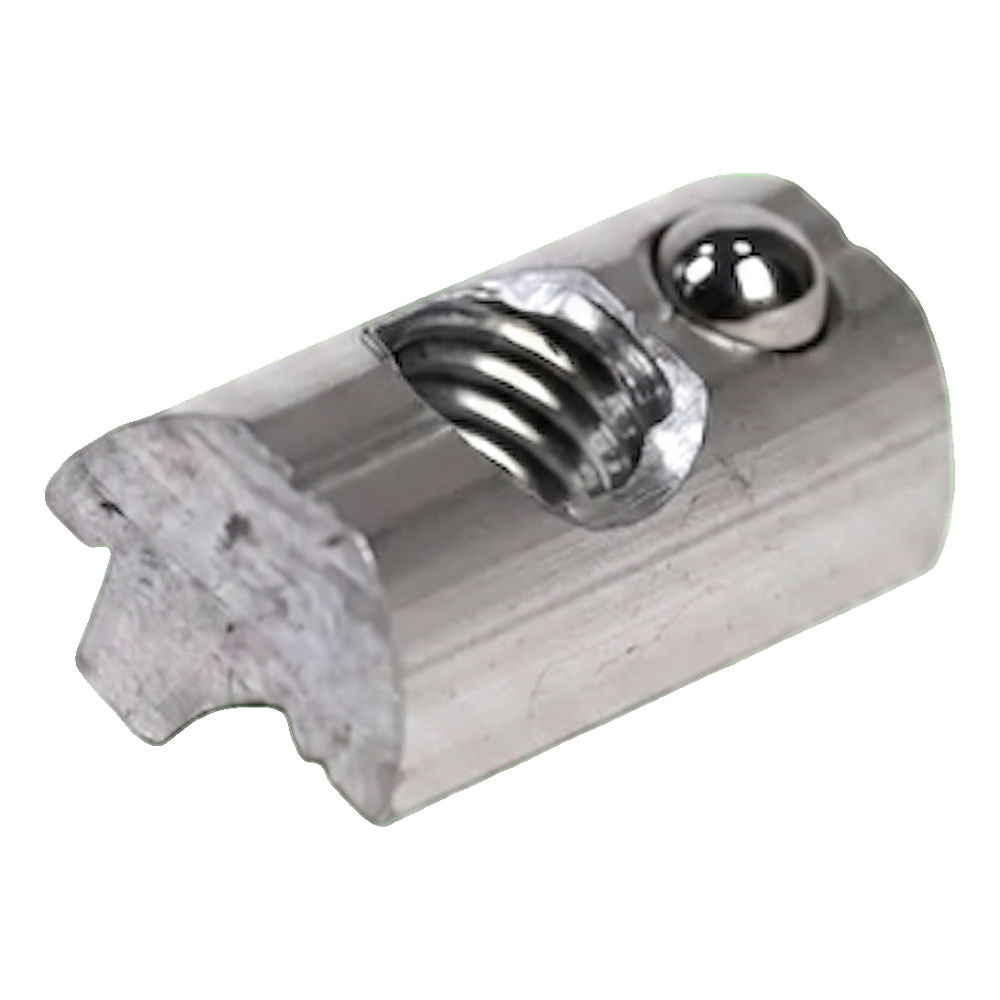

Nutstein M8 mit Federkugel – Produktansicht

Der Nutstein M8 mit Federkugel (Nutenstein) ist ein zentrales Montageelement, das in Photovoltaikanlagen eingesetzt wird. Er besteht aus Aluminium 6060 und vereint hohe mechanische Festigkeit mit geringem Gewicht und Korrosionsbeständigkeit. Der Nutstein ermöglicht die Befestigung von Mittel- und Endklemmen an beliebiger Stelle des Montageprofils, was dem Installateur volle Flexibilität bei der Positionierung der PV-Module bietet.

Die integrierte Federkugel verhindert, dass der Nutstein vor dem endgültigen Anziehen der Schraube aus der Profilnut herausfällt, was die Arbeit auf dem Dach deutlich erleichtert — das Element bleibt während der Montage von Klemmen und Modulen in der gewünschten Position.

Anwendung und Montage

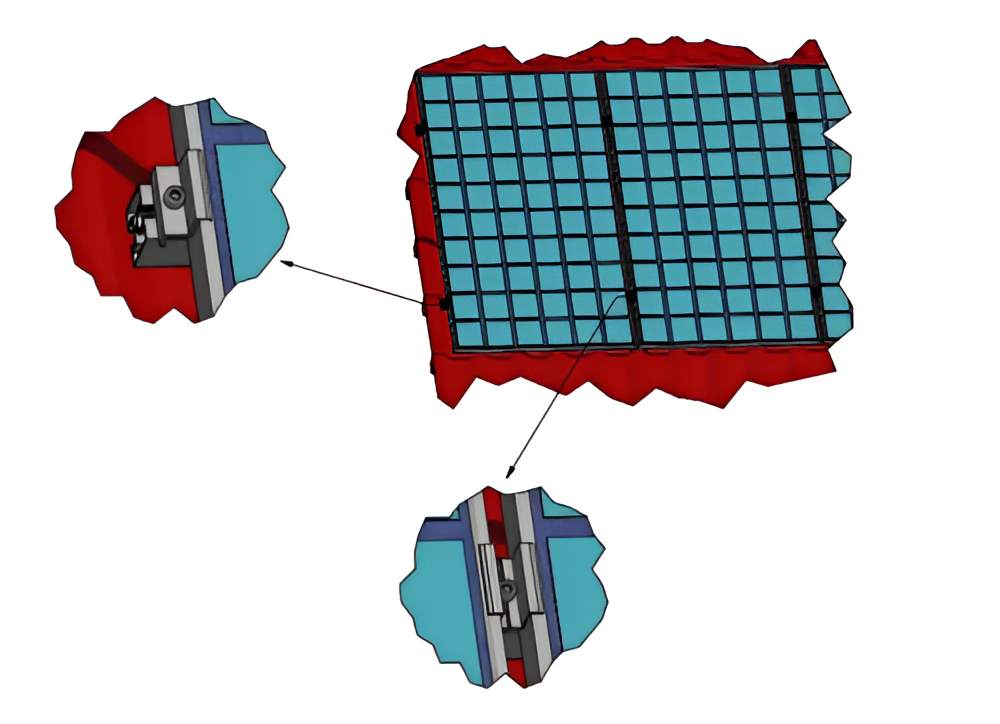

Montageschema des Nutsteins im Profil unter dem Photovoltaikmodul auf dem Dach

Der Nutstein wird in der oberen Schiene des Aluminiumprofils montiert. Nach dem Einschieben in die Profilnut fixiert die Federkugel das Element in Position und ermöglicht ein freies Verschieben an die gewünschte Stelle. Anschließend wird mit einer M8-Schraube die Klemme zur Befestigung des Photovoltaikmoduls angezogen. Diese Lösung ermöglicht eine präzise Anordnung sowohl der Mittel- als auch der Endklemmen entlang der gesamten Profillänge.

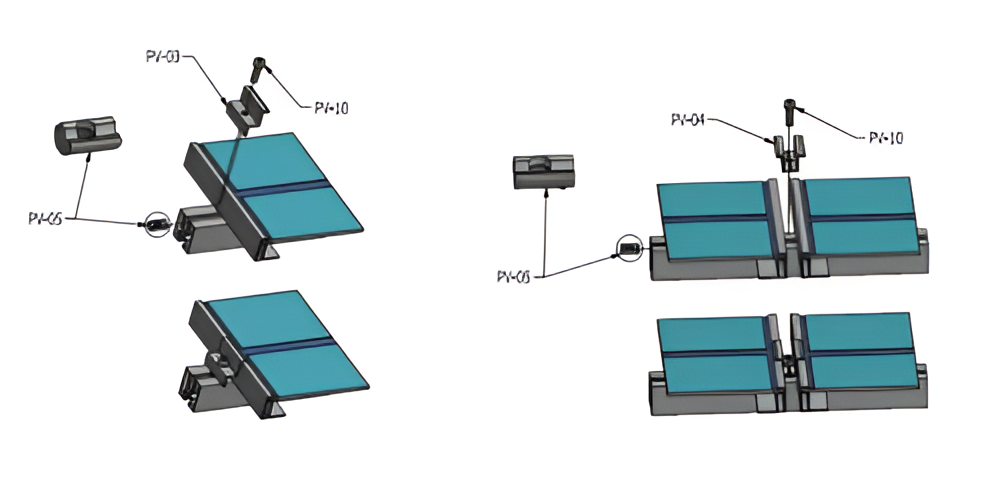

Montageschema der Mittel- und Endklemmen mit Nutstein und Schraube

Technische Spezifikation

Parameter	Wert
Material	Aluminium 6060
Gewinde	M8
Montageort	Obere Profilschiene
Gewicht	0,004 kg

Montageanleitung

Das folgende Video zeigt die Montage der Nutsteine und Schrauben im Aluminiumprofil des Photovoltaiksystems.

Montageanleitung für Nutsteine und Schrauben im Aluminiumprofil des Photovoltaiksystems
