Endklemme H32 Aluminium 6060 Bohrung M8 lackiert
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

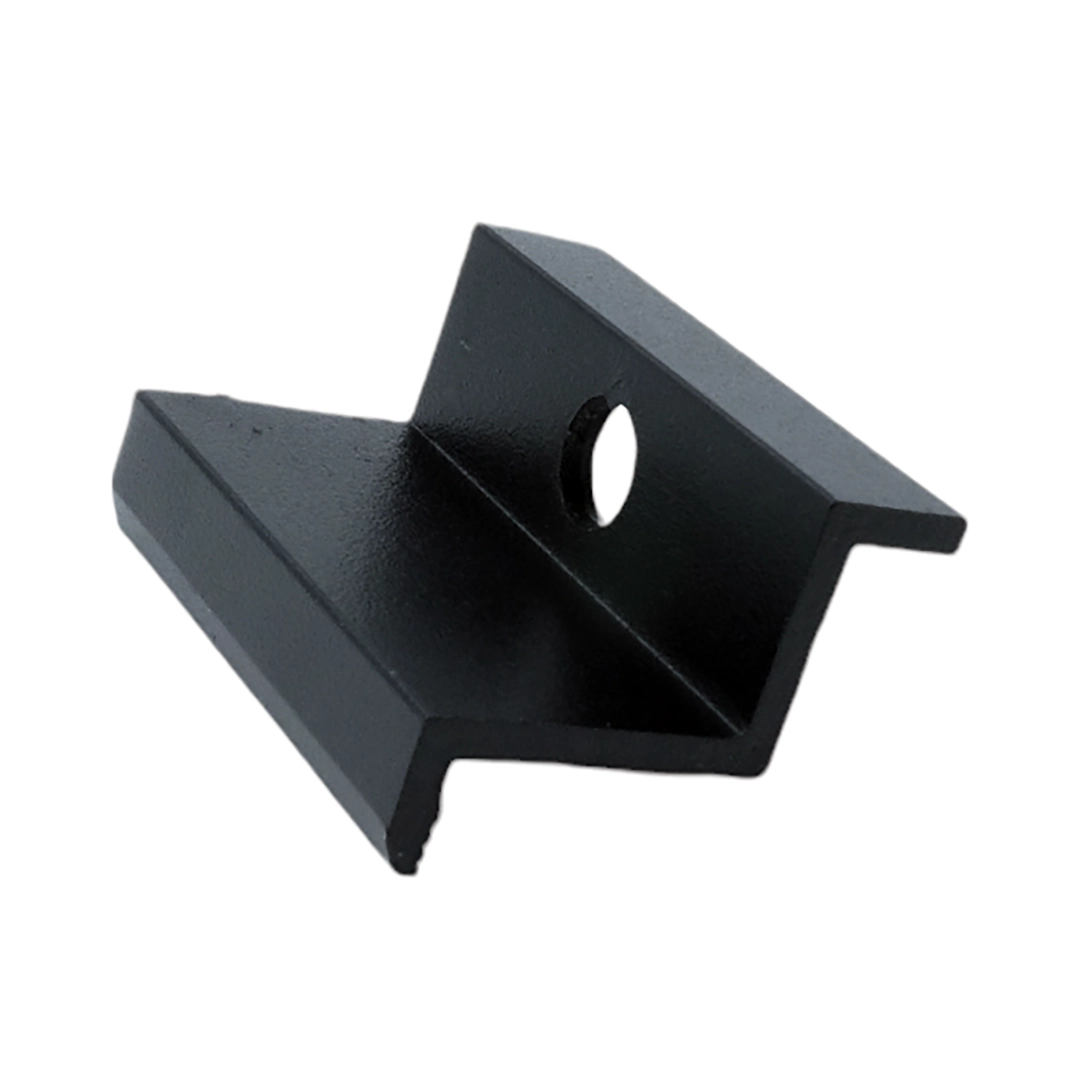

Seitenklemme H32 schwarz
Seitenklemme (Endklemme) zur Befestigung von Photovoltaikmodulen mit einer Rahmenstärke von 32 mm. Wird an den Enden von Modulreihen eingesetzt – sowohl auf Flach- als auch auf Schrägdächern.
Im Lieferumfang enthalten: nur die Aluminiumklemme. Schraube und Einsatz müssen separat erworben werden.

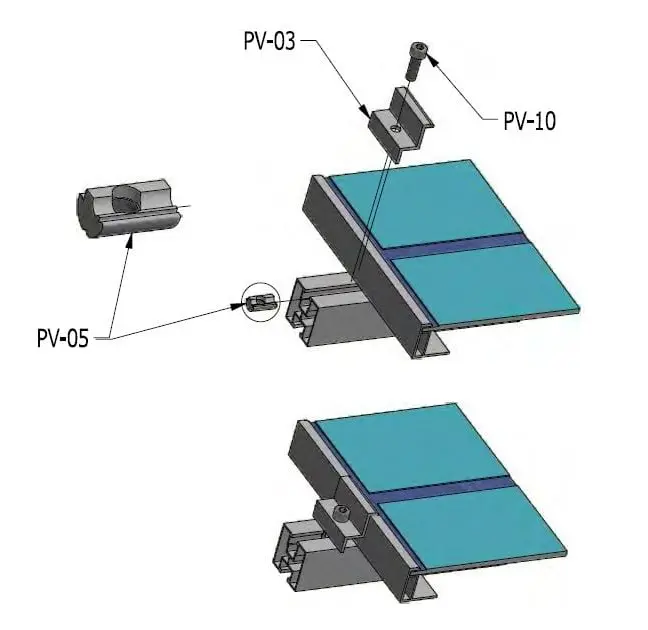

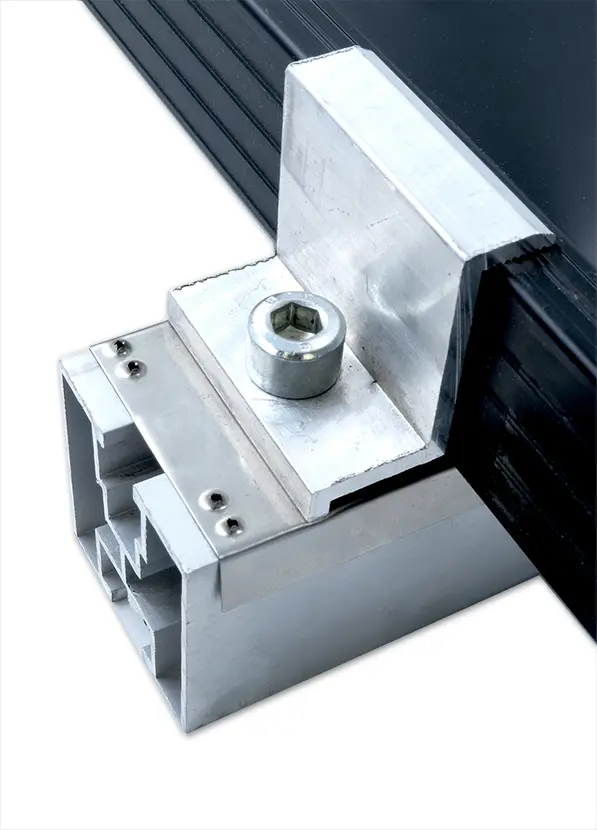

Der Einsatz (T-Nutenstein oder Kugeleinsatz) wird in die Nut des Profils eingesetzt. Durch das Anziehen der Schraube wird das Modul gegen das Montageprofil gedrückt. Die Zähne an der Unterseite der Klemme greifen in den Rahmen ein und sichern das Modul gegen Verschieben.

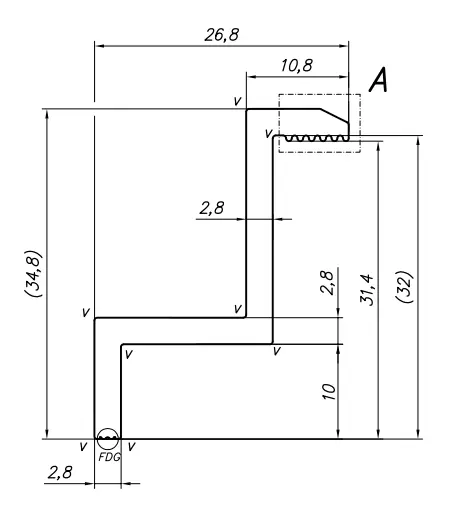

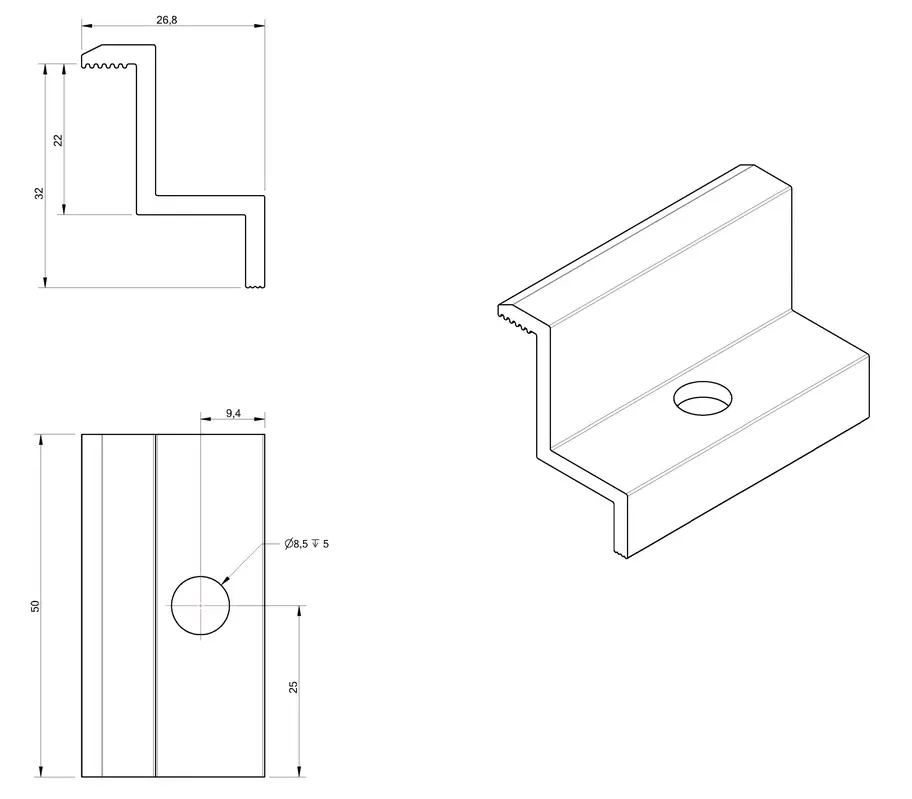

Die Klemme besteht aus Aluminium 6060 mit schwarzer Lackbeschichtung. Abmessungen: 26,8 × 34,8 mm, Bohrung Ø8,5 mm.
Auswahl der Schraubenlänge DIN 912 M8
| Profil mit T-Nut / Nutenstein | M8×20 |
| Profil für Sechskantschraube / Trapezbrücke | M8×25 |
Kompatibel mit Profilen für Sechskantschrauben, Profilen mit T-Nut sowie Trapezbrücken.
Hinweis: Das Anzugsdrehmoment ist gemäß den Vorgaben des Modulherstellers zu wählen.
Technische Daten
| Klemmentyp | Endklemme |
| Panelstärke [mm] | 32 |
| Farbe | Schwarz |
| Erdungsstift | Nein |
| Zubehör | Ohne Zubehör |
