Zentralklemme - Loch M8 - Aluminium 6060 - H24 Eloxiert
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

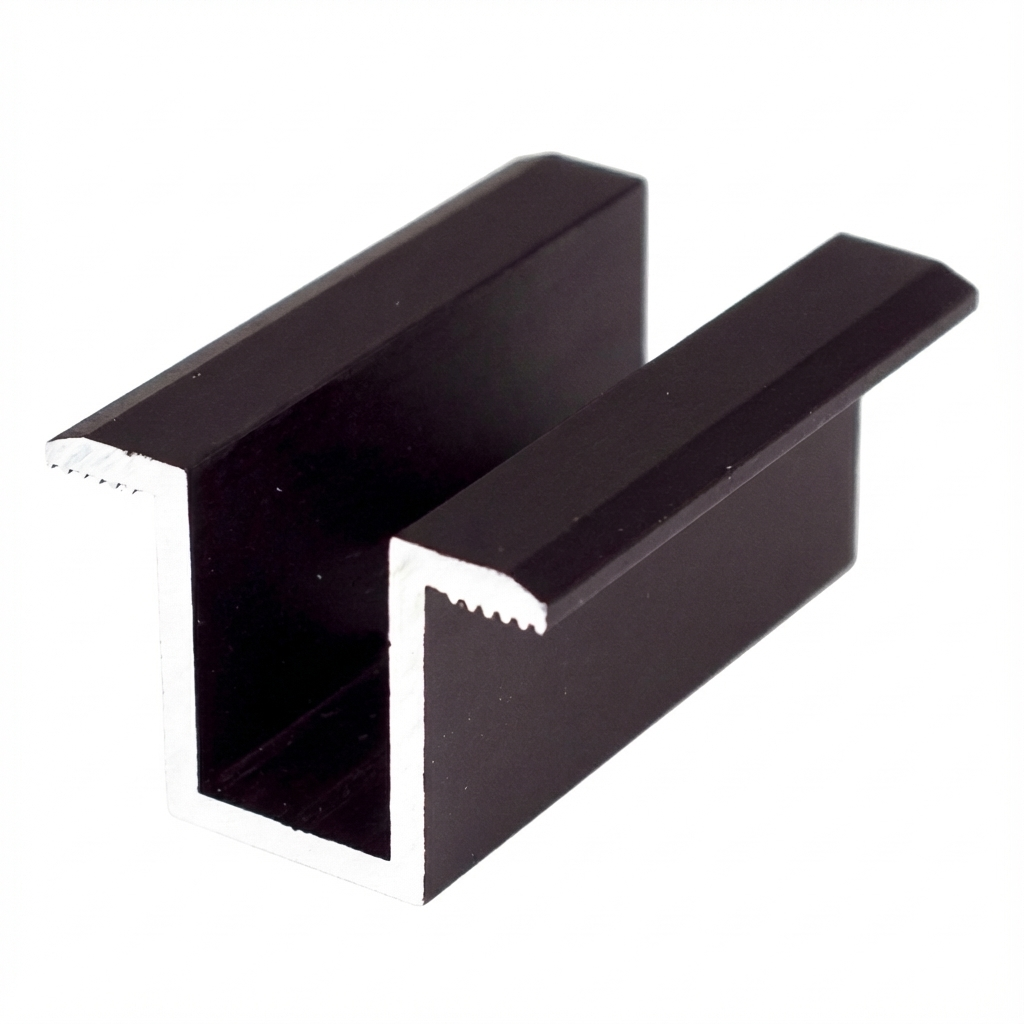

Mittelklemme H24 schwarz
Mittelklemme zur Befestigung zweier benachbarter Photovoltaikmodule. Die Bauhöhe von 24 mm ermöglicht die Montage von Modulen mit einer Rahmenstärke von 30–40 mm. Einsetzbar sowohl auf Flach- als auch auf Schrägdächern.
Der Einsatz (T-Nutenstein oder Kugeleinsatz) wird in die Nut des Profils eingesetzt. Durch das Anziehen der Schraube werden beide Module gegen das Montageprofil gedrückt. Die Zähne auf beiden Seiten der Klemme greifen in die Modulrahmen und sichern diese gegen Verschieben.

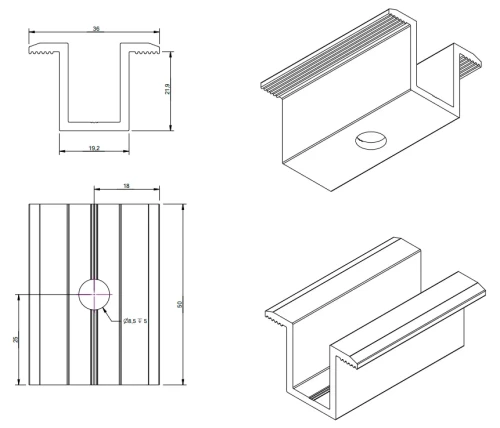

Die Klemme ist aus Aluminium 6060 mit schwarzer Eloxierung gefertigt. Abmessungen: 36 × 24,3 mm, Bohrung Ø8,5 mm.
Die Schraubenlänge entspricht der der Seitenklemme für die jeweilige Modulstärke.
Kompatibel mit Profilen für Sechskantschrauben, Profilen mit T-Nut sowie Trapezblech-Brücken.
Hinweis: Das Anzugsdrehmoment ist gemäß den Vorgaben des Modulherstellers zu wählen.
Technische Daten
| Klemmentyp | Mittelklemme |
| Panelstärke [mm] | 30-45 |
| Farbe | Schwarz |
| Erdungsstift | Nein |
| Zubehör | Ohne Zubehör |
