PV-Montageprofil Aluminium 40×40 mm eloxiert schwarz – Schiene 625 cm für M10-Schrauben
Feedback zum Produkt hinterlassen
PV-Montageprofil aus Aluminium, schwarz eloxiert, Legierung 6060. Querschnitt 40×40 mm, Länge 625 cm, Wandstärke 1,2 mm, Gewicht 0,82 kg/m. Oberer Kanal 10,8 mm für M8-Muttern, unterer Kanal 9 mm für M10-Schrauben DIN 933. Für Tragkonstruktionen von Photovoltaikanlagen.
Versandkosten sind nicht im Preis enthalten.
Versandkosten sind nicht im Preis enthalten.
Variante wählen:
Einzelne Varianten können preislich abweichen
Verpackungsoptionen
Produktcode:
Produkteigenschaften
[PIM] Profile montażowe #6
- Länge [mm] 6250
- Profil [mm] 40×40
- Nuttyp Für Sechskantschraube
- Oberfläche Eloxiert
Beschreibung
PV-Montageprofil Aluminium 40×40 mm eloxiert schwarz – Schiene 625 cm für M10-Schrauben

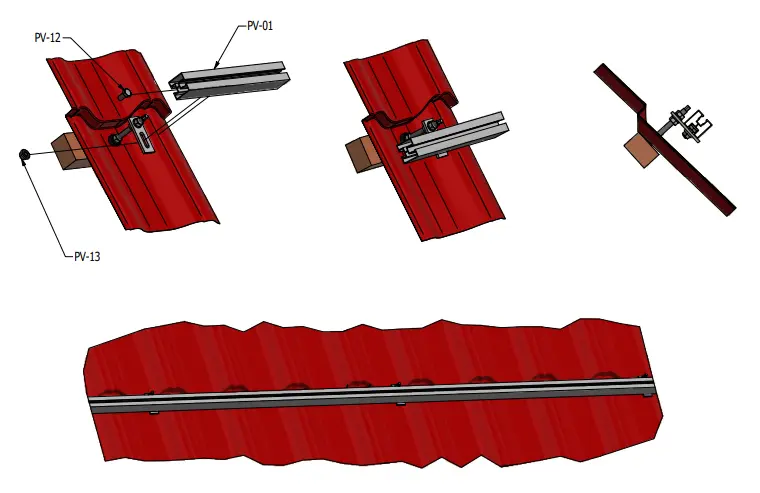

Das Montageprofil 40×40 mm aus eloxiertem Aluminium 6060 ist ein zentrales Element der Tragkonstruktion von Photovoltaikanlagen. Der zweikanalige Querschnittsaufbau ermöglicht sowohl die Befestigung der PV-Module von oben (mit Mittel- und Endklemmen) als auch die Verbindung des Profils mit der Unterkonstruktion von unten — mit Dachhaken, Adaptern oder Aufständerungen für Freiflächenanlagen. Die schwarze Eloxierung sorgt für erhöhte Korrosions- und UV-Beständigkeit sowie ein ästhetisches Erscheinungsbild, das zu dunklen Full-Black-Modulen passt. Das Profil mit einer Länge von 625 cm eignet sich sowohl für kleinere Dachanlagen als auch für umfangreiche mehrreihige Systeme — die Länge kann mit separat erhältlichen Profilverbindern verlängert werden. Die Montage des unteren Kanals erfolgt mit Sechskantschrauben M10 DIN 933 mit M10-Flanschmuttern, während der obere Kanal M8-Vierkantmuttern aufnimmt, was ein sicheres Anziehen der Klemmen ohne Verdrehen in der Nut gewährleistet.
Wichtige Vorteile für den Installateur
- Zweikanaliger Querschnitt 40×40 mm — obere Schiene für Modulklemmen, untere für die Befestigung an der Unterkonstruktion
- Aluminium 6060, schwarz eloxiert — hohe Korrosionsbeständigkeit und Schutz vor Witterungseinflüssen
- Kompatibel mit Mittel- und Endklemmen sowie gängigen Dachhaken und Adaptern
- Profillänge kann mit Profilverbindern erweitert werden (separat erhältlich)
- Gute mechanische Festigkeit und Schlagzähigkeit der Legierung 6060

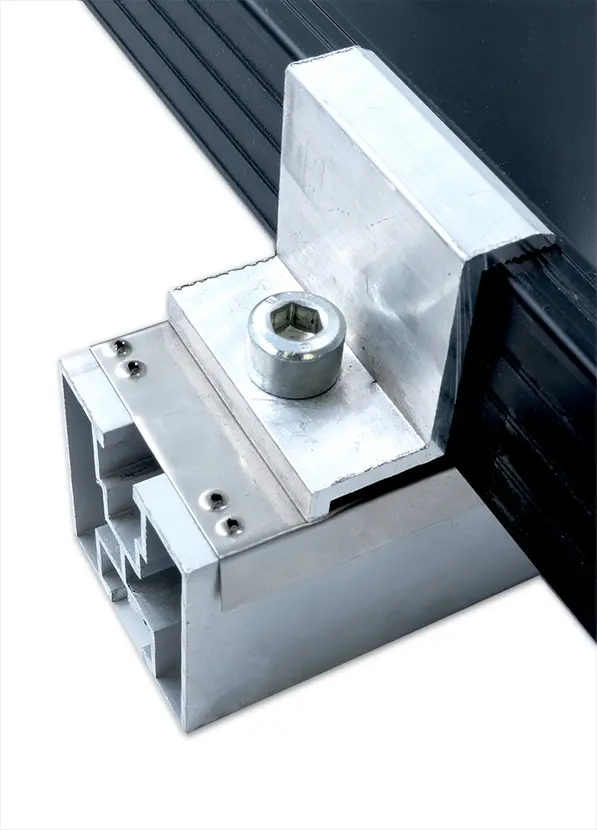

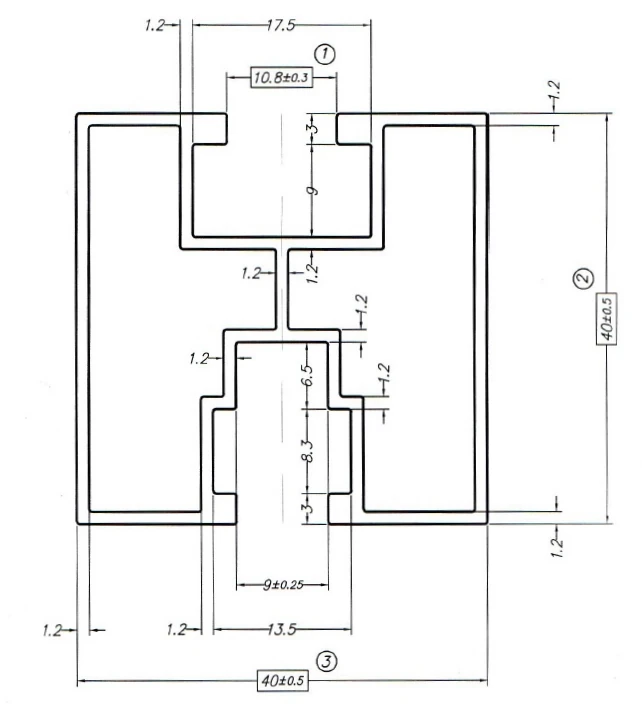

Der obere Schienenkanal mit einer Nutbreite von 10,8 mm (±0,3 mm) ermöglicht das Einschieben einer M8-Vierkantmutter und die Befestigung einer Modulklemme für Photovoltaik-Paneele. Der untere Kanal mit einer Breite von 9 mm (±0,75 mm) ist für Sechskantschrauben M10 DIN 933 vorgesehen, mit denen das Profil mit Dachhaken oder anderen Elementen der Unterkonstruktion verbunden wird. Die Wandstärke von 1,2 mm über den gesamten Querschnittsumfang sorgt für ein optimales Verhältnis von Festigkeit zu Gewicht — das Profil wiegt nur 0,82 kg/m, was den Transport und die Handhabung auf dem Dach erleichtert.
