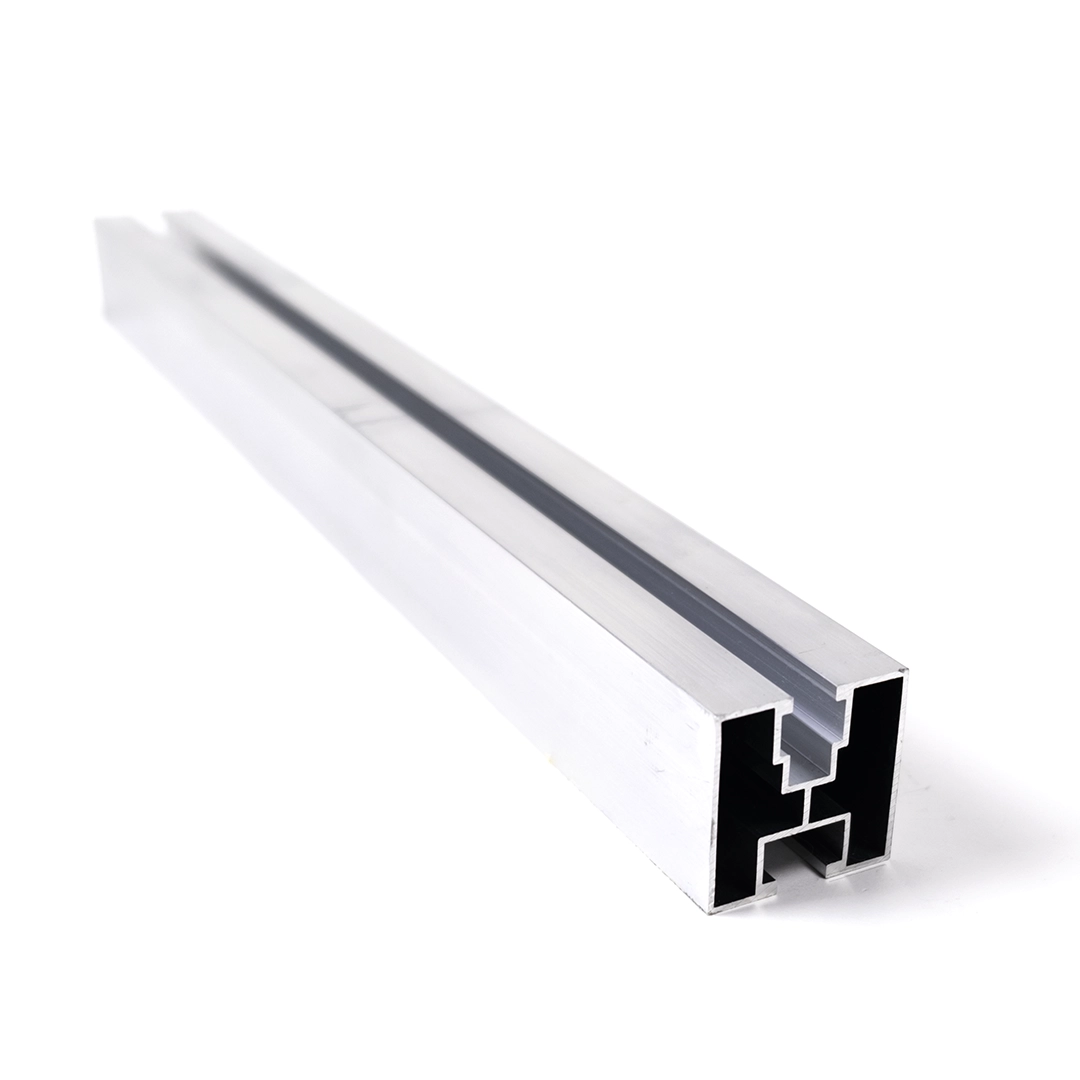

PV-Montageprofil Aluminium 40×40 mm – Schiene 665 cm für M10-Schrauben

Zum Produkt-Feedback

PV-Montageprofil aus Aluminium 40x40 mm, Länge 665 cm, Aluminium 6060. Wandstärke 1,2 mm, Gewicht 0,82 kg/m. Zweikanaliger Querschnitt: oberer Kanal 10,8 mm für M8-Muttern, unterer Kanal 9 mm für M10-Schrauben DIN 933. Korrosionsbeständig, auch in schwarz eloxierter Ausführung erhältlich.

Zur vollständigen Beschreibung
mit MwSt. ohne MwSt.
Preis 40,77 €
inkl. 19% MwSt.

Versandkosten sind nicht im Preis enthalten.

Variante wählen:

Einzelne Varianten können preislich abweichen

Verpackungsoptionen

stk.
Verfügbarkeit:
Auf Lager
Lieferzeit: 5 Arbeitstage

Produkteigenschaften

[PIM] Profile montażowe #6

  • Länge [mm] 6650
  • Profil [mm] 40×40
  • Nuttyp Für Sechskantschraube
  • Oberfläche Natur

Beschreibung

PV-Montageprofil Aluminium 40×40 mm – Schiene 665 cm für M10-Schrauben

Aluminium-Montageprofil 40x40 mm mit zwei Schienenkanälen
Aluminium-Montageprofil 40x40 mm mit zwei Schienenkanälen

Das Montageprofil 40x40 mm mit einer Länge von 665 cm ist ein grundlegendes Element der Tragkonstruktion für Photovoltaikmodule. Gefertigt aus Aluminium 6060 vereint es ein geringes Eigengewicht mit guter mechanischer Festigkeit und vollständiger Korrosionsbeständigkeit. Die zweikanalige Querschnittskonstruktion – mit einem oberen Kanal für die Modulklemmen und einem unteren Kanal zur Verbindung mit Dachhaken, Adaptern oder Dreiecken – ermöglicht den Aufbau einer kompletten Unterkonstruktion mit nur einem Profil. Die Montage erfolgt mittels Sechskantschrauben M10 DIN 933 im unteren Kanal sowie Vierkantmuttern M8 im oberen Kanal, wodurch das Bohren entfällt und die Arbeiten auf dem Dach beschleunigt werden. Das Profil ist auch in einer schwarz eloxierten Ausführung erhältlich, und seine Länge kann mithilfe separat erhältlicher Profilverbinder verlängert werden.

Wichtige Vorteile für Montageteams

  • Der zweikanalige Querschnitt 40x40 mm ermöglicht die gleichzeitige Befestigung der Klemmen und die Verbindung mit der Unterkonstruktion
  • Kompatibel mit Sechskantschrauben M10 DIN 933 und Vierkantmuttern M8 — Standard-Verbindungselemente
  • Korrosionsbeständiges Aluminium 6060, eloxierfähig und langlebig im Außeneinsatz
  • Möglichkeit, Profile mittels spezieller Verbinder zu längeren Abschnitten zu verbinden
  • Wandstärke 1,2 mm bei einem Gewicht von nur 0,82 kg/m — leichte Konstruktion, die den Transport aufs Dach erleichtert

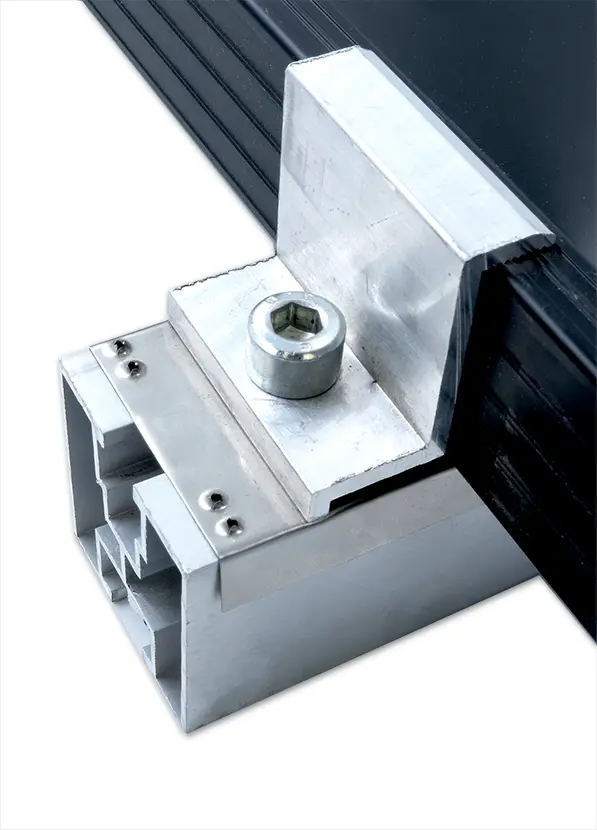

Klemme im oberen Kanal des Aluminiumprofils 40x40 mm montiert — Montagedetail
Klemme im oberen Kanal des Aluminiumprofils 40x40 mm montiert — Montagedetail

Der obere Schienenkanal mit einer Nutbreite von 10,8 mm nimmt Vierkantmuttern M8 auf, die zur Befestigung der Mittel- und Endklemmen dienen. Dadurch können die Photovoltaikmodule an jeder beliebigen Stelle entlang des Profils positioniert werden – ohne Bohren und ohne zusätzliche Adapter. Der untere Kanal mit einer Öffnung von 9 mm arbeitet mit Sechskantschrauben M10 zusammen, mit denen das Profil mit Dachhaken oder anderen Elementen der Unterkonstruktion verbunden wird. Diese Konfiguration macht das gesamte System vollständig verstellbar und ermöglicht eine präzise Ausrichtung des Profils zur Dachfläche.

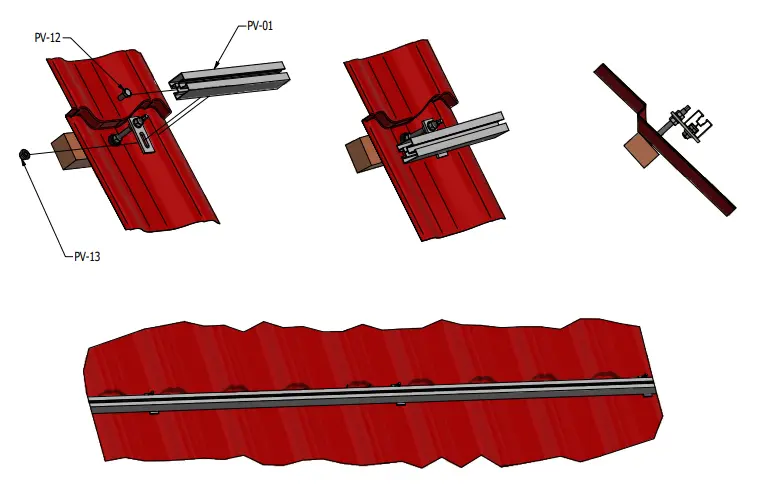

Montageschema des Aluminiumprofils auf einem mit Blechdachziegeln gedeckten Dach mit Haken und Klemmen
Montageschema des Aluminiumprofils auf einem mit Blechdachziegeln gedeckten Dach mit Haken und Klemmen

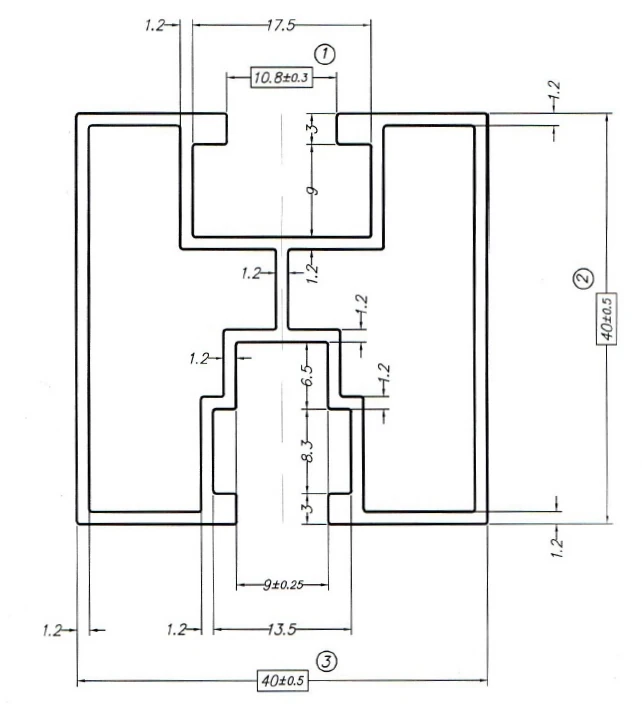

Technische Zeichnung des Profilquerschnitts 40x40 mm mit Kanalabmessungen und Wandstärken
Technische Zeichnung des Profilquerschnitts 40x40 mm mit Kanalabmessungen und Wandstärken
Video zur Vorstellung des Aluminium-Montageprofils 40x40 mm
Video zur Anwendung des PV-Montageprofils
Video zur Montage der Photovoltaik-Konstruktion mit dem Aluminiumprofil

Abmessungen

Querschnitt (Breite x Höhe)40 x 40 mm (Toleranz +/-0,5 mm)
Länge665 cm
Wandstärke1,2 mm
Gewicht pro Meter0,82 kg
Nutbreite des oberen Kanals10,8 mm (Toleranz +/-0,3 mm)
Nutbreite des unteren Kanals9 mm (Toleranz +/-0,75 mm)

Material und Oberfläche

Material / LegierungAluminium 6060
Oberflächenveredelungroh (schwarz eloxierte Ausführung separat erhältlich)
Farbesilber (natur)

Montage und Kompatibilität

Montagekanal / Nuttypoberer — PV-Klemmen; unterer — Haken, Adapter, Dreiecke
Kompatible Schraubenoberer Kanal: Vierkantmutter M8; unterer Kanal: Sechskantschraube M10 DIN 933
Dachtyp / UntergrundSchrägdächer — Blechdachziegel, Trapezblech und andere (mit entsprechenden Haken)
VerbindungsartProfilverbinder (separat erhältlich)

Weitere Parameter

Eloxierte Ausführungja (schwarz, separat erhältlich)
LieferungFTL (Komplettladung)
