PV-Montageprofil Aluminium 40×40 mm – Schiene 665 cm für M10-Schrauben

Verfügbarkeit: Auf Lager (große Menge)

Lieferung innerhalb von: 6 Arbeitstage

Gewicht: 5.467 kg

Preis / stk.: 40,77 € 40.77

inkl. 19.00% MwSt., zzgl. Versandkosten

Nettopreis / stk.: (34,26 €)

zzgl. 19.00% MwSt., zzgl. Versandkosten

* Verpackungsoptionen:

Stück
Paket: 16 Stück
Paket: 174 Stück
Paket: 348 Stück

Menge stk.

Gesamt:

product unavailable

Zur Wunschliste hinzufügen

* - Feld obligatorisch

Bewertung:

4.81818

Anbieter: -

Produktcode: PV-01-01

Einem Freund empfehlen

Beschreibung

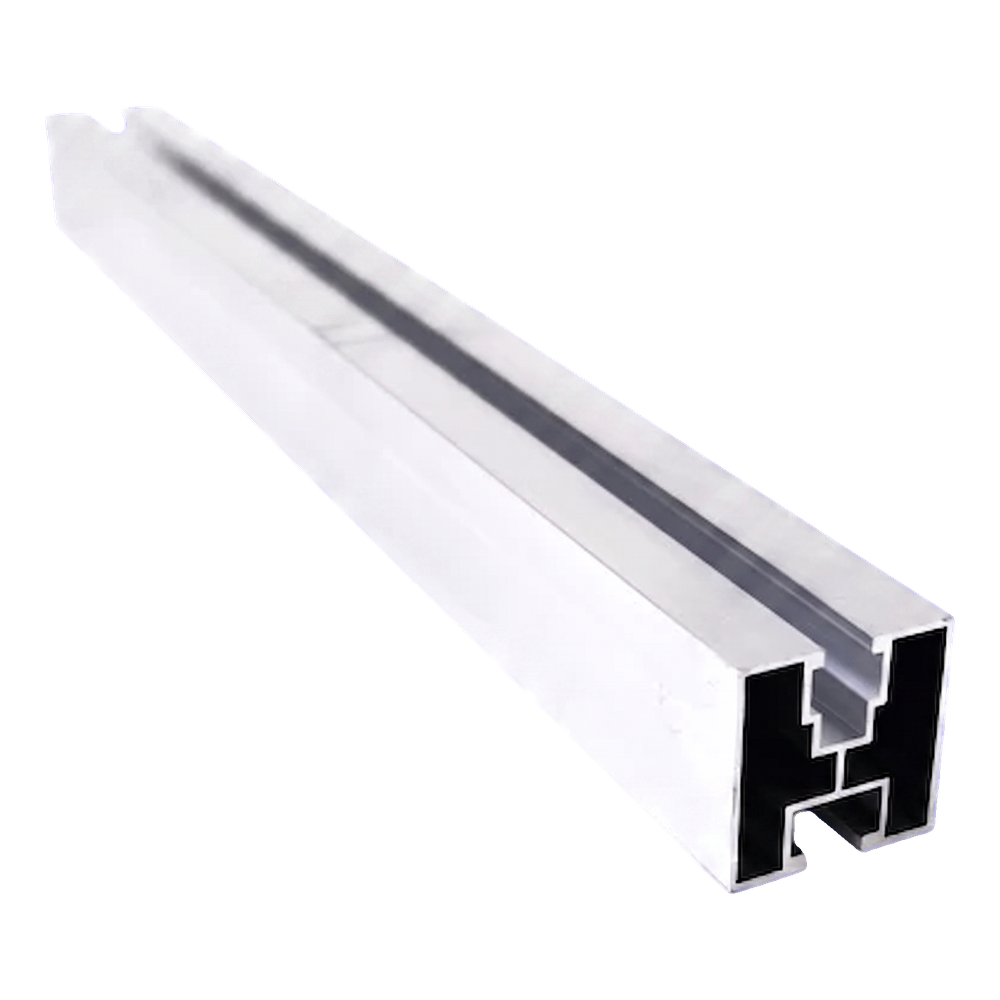

PV-Montageprofil Aluminium 40×40 mm – Schiene 665 cm für M10-Schrauben

Aluminium-Montageprofil 40x40 mm mit zwei Schienenkanälen

Das Montageprofil 40x40 mm mit einer Länge von 665 cm ist ein grundlegendes Element der Tragkonstruktion für Photovoltaikmodule. Gefertigt aus Aluminium 6060 vereint es ein geringes Eigengewicht mit guter mechanischer Festigkeit und vollständiger Korrosionsbeständigkeit. Die zweikanalige Querschnittskonstruktion – mit einem oberen Kanal für die Modulklemmen und einem unteren Kanal zur Verbindung mit Dachhaken, Adaptern oder Dreiecken – ermöglicht den Aufbau einer kompletten Unterkonstruktion mit nur einem Profil. Die Montage erfolgt mittels Sechskantschrauben M10 DIN 933 im unteren Kanal sowie Vierkantmuttern M8 im oberen Kanal, wodurch das Bohren entfällt und die Arbeiten auf dem Dach beschleunigt werden. Das Profil ist auch in einer schwarz eloxierten Ausführung erhältlich, und seine Länge kann mithilfe separat erhältlicher Profilverbinder verlängert werden.

Wichtige Vorteile für Montageteams

Der zweikanalige Querschnitt 40x40 mm ermöglicht die gleichzeitige Befestigung der Klemmen und die Verbindung mit der Unterkonstruktion

Kompatibel mit Sechskantschrauben M10 DIN 933 und Vierkantmuttern M8 — Standard-Verbindungselemente

Korrosionsbeständiges Aluminium 6060, eloxierfähig und langlebig im Außeneinsatz

Möglichkeit, Profile mittels spezieller Verbinder zu längeren Abschnitten zu verbinden

Wandstärke 1,2 mm bei einem Gewicht von nur 0,82 kg/m — leichte Konstruktion, die den Transport aufs Dach erleichtert

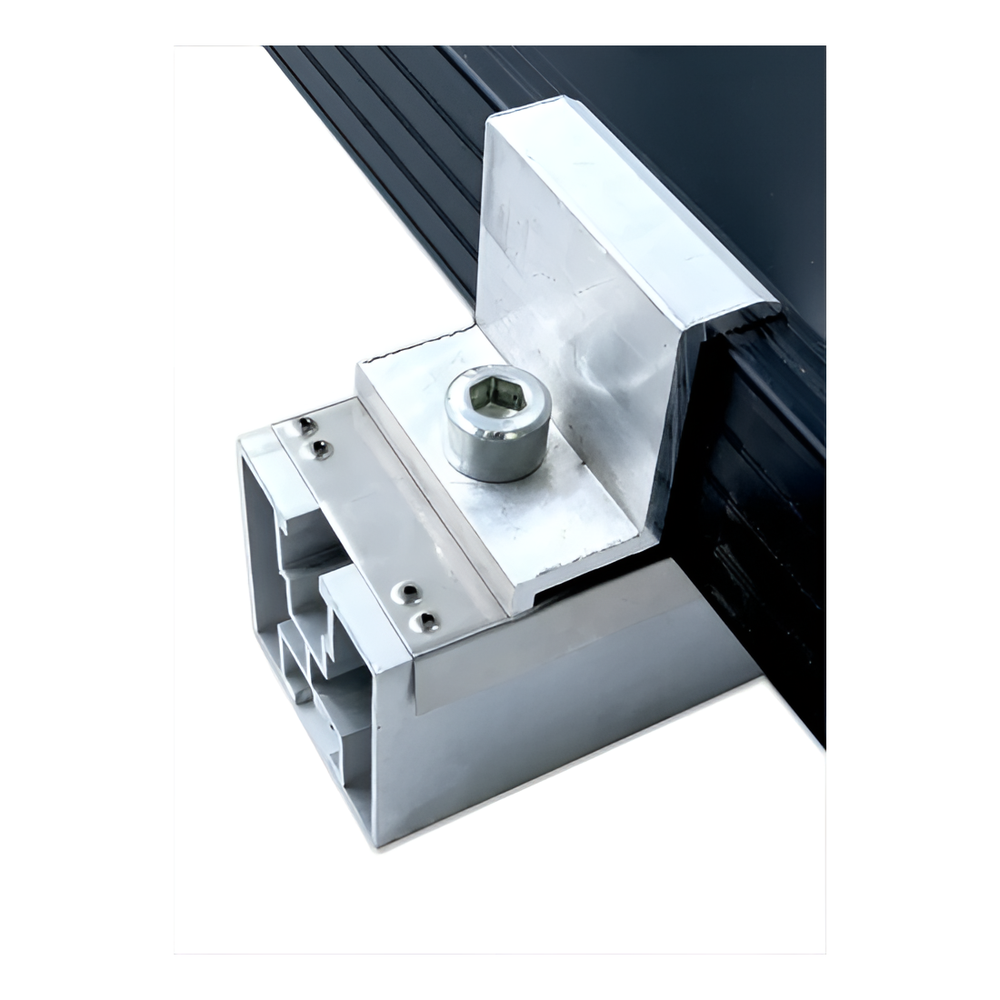

Klemme im oberen Kanal des Aluminiumprofils 40x40 mm montiert — Montagedetail

Der obere Schienenkanal mit einer Nutbreite von 10,8 mm nimmt Vierkantmuttern M8 auf, die zur Befestigung der Mittel- und Endklemmen dienen. Dadurch können die Photovoltaikmodule an jeder beliebigen Stelle entlang des Profils positioniert werden – ohne Bohren und ohne zusätzliche Adapter. Der untere Kanal mit einer Öffnung von 9 mm arbeitet mit Sechskantschrauben M10 zusammen, mit denen das Profil mit Dachhaken oder anderen Elementen der Unterkonstruktion verbunden wird. Diese Konfiguration macht das gesamte System vollständig verstellbar und ermöglicht eine präzise Ausrichtung des Profils zur Dachfläche.

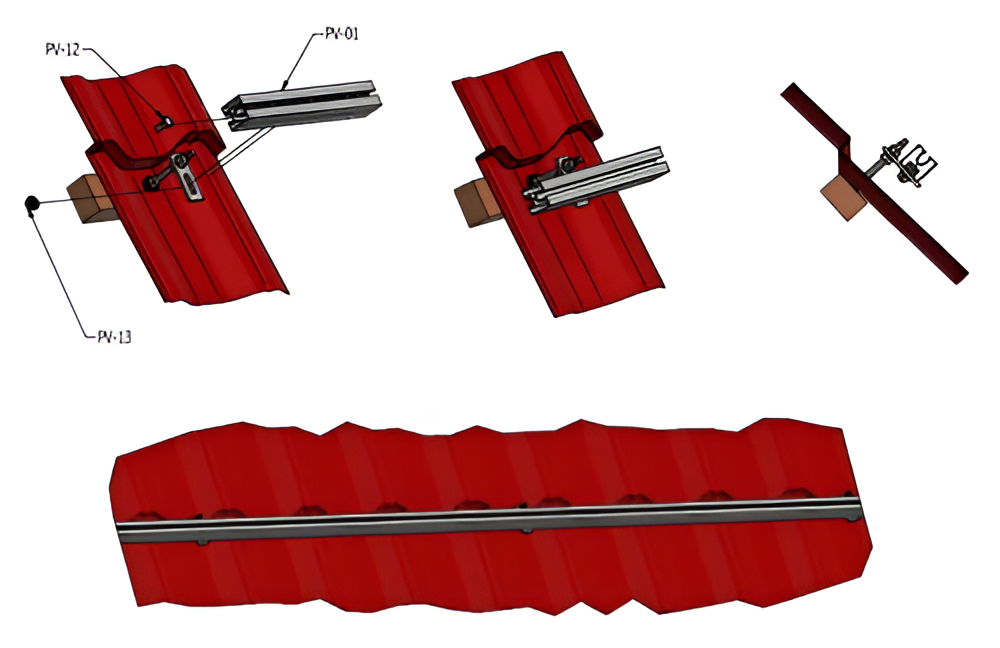

Montageschema des Aluminiumprofils auf einem mit Blechdachziegeln gedeckten Dach mit Haken und Klemmen

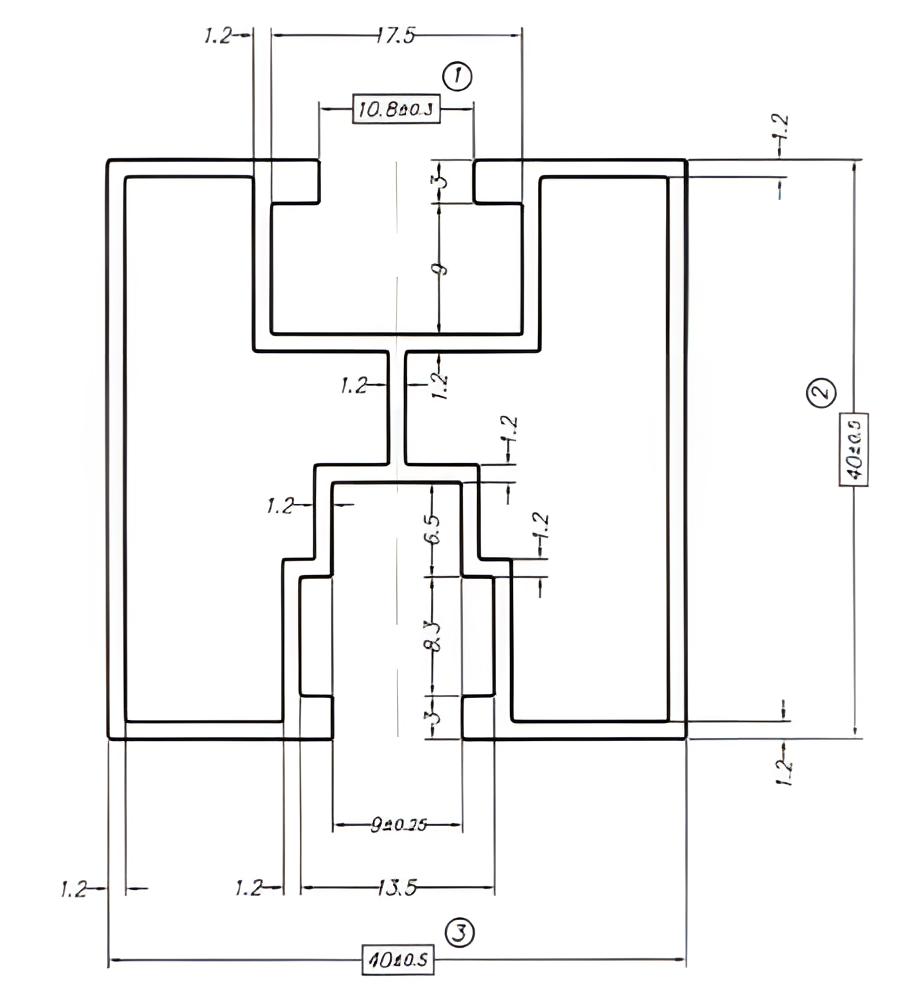

Technische Zeichnung des Profilquerschnitts 40x40 mm mit Kanalabmessungen und Wandstärken

Video zur Vorstellung des Aluminium-Montageprofils 40x40 mm

Video zur Anwendung des PV-Montageprofils

Video zur Montage der Photovoltaik-Konstruktion mit dem Aluminiumprofil

Abmessungen

Querschnitt (Breite x Höhe)	40 x 40 mm (Toleranz +/-0,5 mm)
Länge	665 cm
Wandstärke	1,2 mm
Gewicht pro Meter	0,82 kg
Nutbreite des oberen Kanals	10,8 mm (Toleranz +/-0,3 mm)
Nutbreite des unteren Kanals	9 mm (Toleranz +/-0,75 mm)

Material und Oberfläche

Material / Legierung	Aluminium 6060
Oberflächenveredelung	roh (schwarz eloxierte Ausführung separat erhältlich)
Farbe	silber (natur)

Montage und Kompatibilität

Montagekanal / Nuttyp	oberer — PV-Klemmen; unterer — Haken, Adapter, Dreiecke
Kompatible Schrauben	oberer Kanal: Vierkantmutter M8; unterer Kanal: Sechskantschraube M10 DIN 933
Dachtyp / Untergrund	Schrägdächer — Blechdachziegel, Trapezblech und andere (mit entsprechenden Haken)
Verbindungsart	Profilverbinder (separat erhältlich)

Weitere Parameter

Eloxierte Ausführung	ja (schwarz, separat erhältlich)
Lieferung	FTL (Komplettladung)

Technische Daten

Länge [mm]	6650
Profil [mm]	40×40
Nuttyp	Für Sechskantschraube
Oberfläche	Natur
