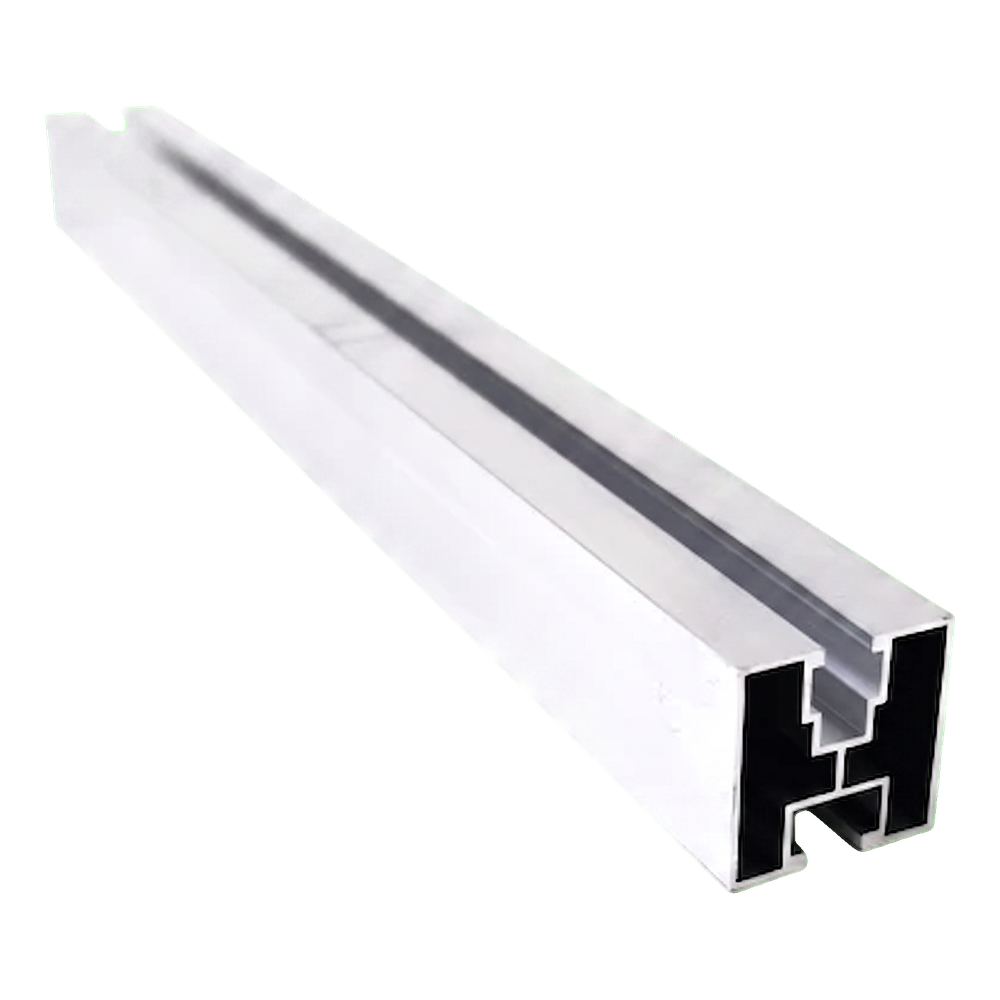

PV-Montageprofil Aluminium 40×40 mm / 625 cm – für Sechskantschrauben M10
product unavailable
Zur Wunschliste hinzufügen
4.58333
Beschreibung
PV-Montageprofil Aluminium 40×40 mm / 625 cm – für Sechskantschrauben M10
Das PV-Montageprofil 40×40 mm mit einer Länge von 625 cm ist ein grundlegendes Element der Tragkonstruktion von Photovoltaikanlagen auf Schrägdächern. Gefertigt aus der Legierung Aluminium 6060, verbindet es geringes Eigengewicht mit guter mechanischer Festigkeit und hoher Korrosionsbeständigkeit. Die zweikanalige Querschnittskonstruktion — mit oberem Schienenkanal zur Befestigung der Modulklemmen und unterem Kanal zur Verbindung mit Dachhaken, Adaptern oder Dreiecken — ermöglicht eine schnelle und sichere Montage des gesamten Systems. Das Profil ist für Sechskantschrauben M10 DIN 933 im unteren Kanal sowie Vierkantmuttern M8 im oberen Kanal ausgelegt, was die Kompatibilität mit gängigen Mittel- und Endklemmen auf dem Markt gewährleistet.
Wesentliche Vorteile für den Installateur
- Der zweikanalige Querschnitt 40×40 mm ermöglicht eine unabhängige Befestigung der PV-Module (oberer Kanal) und der Dach-Unterkonstruktion (unterer Kanal)
- Aluminium 6060 sorgt für Korrosionsbeständigkeit und Widerstandsfähigkeit gegenüber Witterungseinflüssen — das Profil ist auch in schwarz eloxierter Ausführung für zusätzlichen Schutz und Ästhetik erhältlich
- Die Länge kann mittels separat erhältlicher Profilverbinder erweitert werden, was Flexibilität bei der Planung des Schienenabstands bietet
- Eine Wandstärke von 1,2 mm bei einem Gewicht von nur 0,82 kg/m minimiert die Belastung der Dachkonstruktion
- Die Aluminiumlegierung 6060 eignet sich zum Eloxieren und bietet zusätzlichen Schutz sowie eine dekorative Oberflächenveredelung

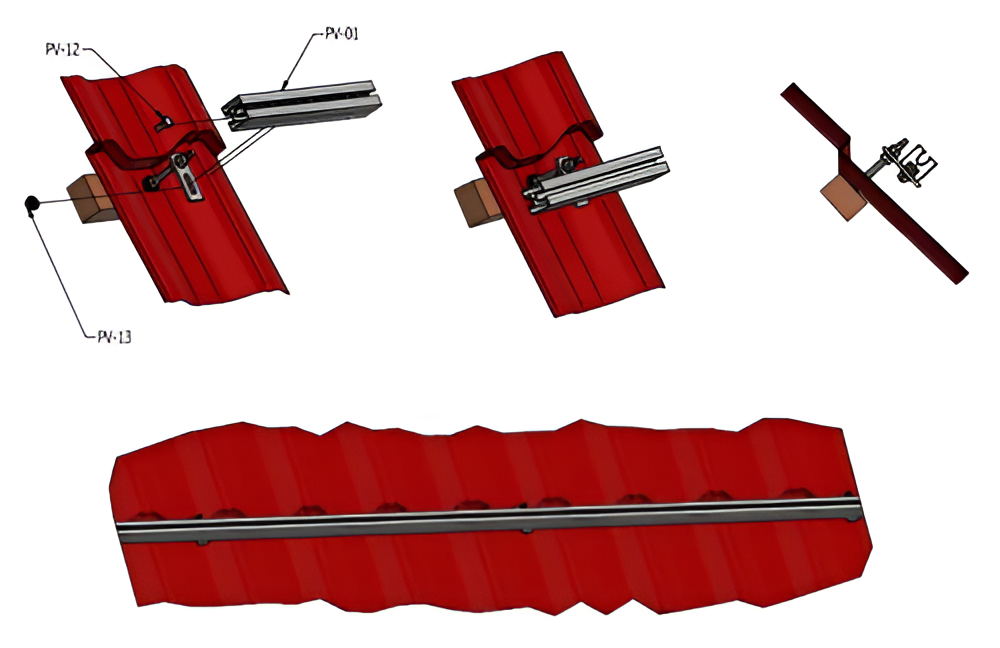

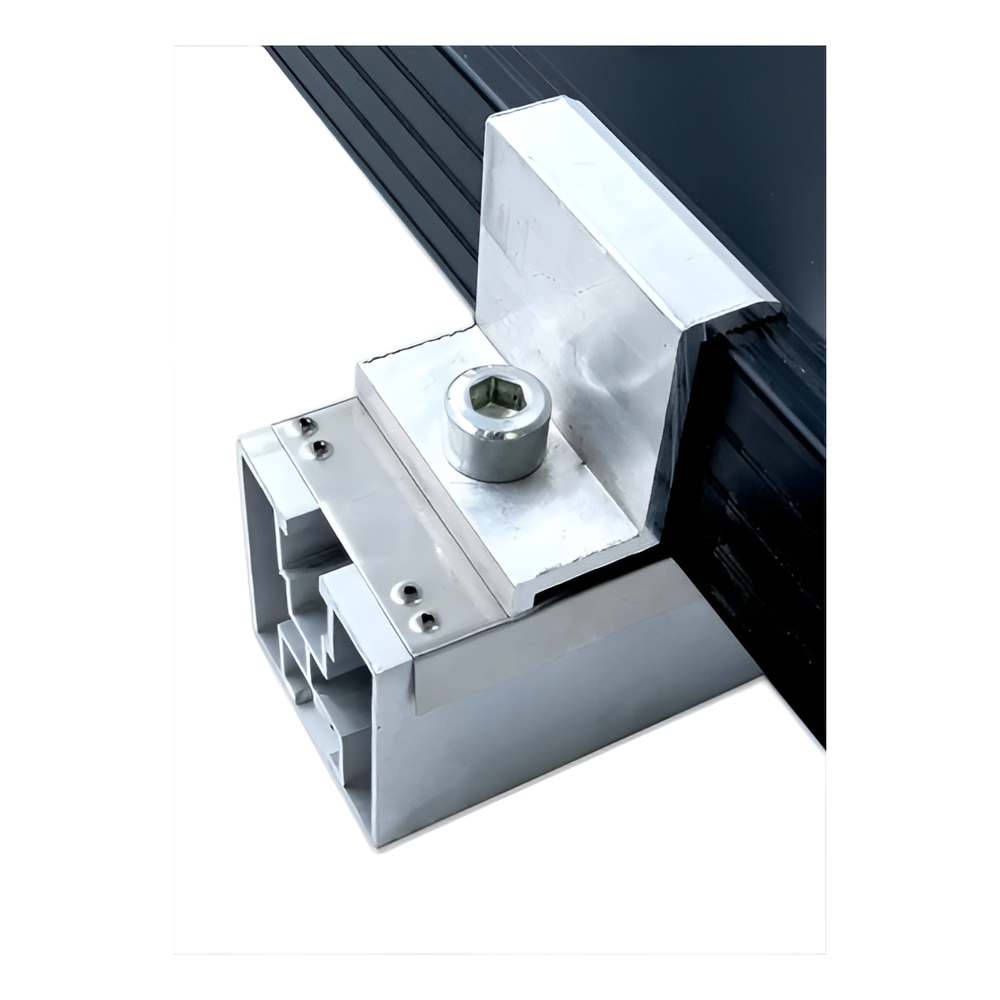

Das Profil bewährt sich als Tragschiene in Montagesystemen auf Schrägdächern mit Dachziegeln, Trapezblech und anderen Eindeckungen. Der obere Schienenkanal nimmt Mittel- und Endklemmen auf, die den Modulrahmen der Photovoltaikanlage direkt gegen das Profil pressen. Der untere Kanal dient der Verbindung mit Dachhaken oder an den Sparren befestigten Adaptern. Dadurch bildet die gesamte Konstruktion ein stabiles, belüftetes Tragsystem, das Wind- und Schneelasten auf den Dachstuhl überträgt.
Querschnitt und Kanalabmessungen
Die technische Querschnittszeichnung zeigt die detaillierte Geometrie des Profils. Die Außenabmessungen betragen 40 ±0,5 × 40 ±0,5 mm. Der obere Schienenkanal hat eine Öffnungsbreite von 10,8 ±0,3 mm und ist für Vierkantmuttern M8 ausgelegt. Der untere Schienenkanal hat eine Öffnungsbreite von 9 ±0,75 mm und eine Tiefe, die den Einsatz einer Sechskantschraube M10 DIN 933 ermöglicht. Die Wandstärke beträgt 1,2 mm über den gesamten Umfang des Profils, was eine gleichmäßige Spannungsverteilung bei geringem Gewicht gewährleistet.
Technische Daten
| Länge [mm] | 6250 |
| Profil [mm] | 40×40 |
| Nuttyp | Für Sechskantschraube |
| Oberfläche | Natur |
